Dizajn
Gazni sloj
Poliuretan, tvrdoća 92 Shore A.
Telo točka
Liveno gvožđe
Glavčina
Glavčina sa kugličnim ležajem, idealno rešenje za velika opterećenja i stalnu upotrebu
Fiksno kućište
Galvanski pocinkovano, elektro-zavareno kućište od čeličnog lima. Kućište je dizajnirano za nosivost do 9000N. Pogodno za teške industrijske primene i teške uslove rada, npr. bočni udari i velike brzine.
Kućište za upravljanje
Pocinkovano čelično kućište Aksijalni ležaj i konični ležaj obezbeđuju upravljivost i veoma mali zazor. Poseduje mehanizam za podmazivanje i sistem za blokiranje. Kućište je dizajnirano za nosivost do 9000 N. Pogodno za teške industrijske primene i teške uslove rada, kao što su bočni udari i velike brzine.
Sastoji se od (pogledajte sliku 1):
- Ploča: pocinkovani čelik za kovanje sa drškom za vođenje
- Upravljačka viljuška: pocinkovana
- Uležištenje: Aksijalni ležaj i konični ležaj
- Mehanizam za podmazivanje
- Navrtka za utvrđivanje sa navojnim osiguračem
Kočnica
Dvostruki efekat kočenja sa istovremenim blokiranjem točka i kućišta. Kočnica je snažna i jednostavna za rukovanje: jednostavan pritisak vrhom stopala odozgo nadole na dve nezavisne papučice blokira i deblokira kočnicu, što manevrisanje čini izuzetno jednostavnim. Učinka kočenja se podešava pomoću vijka sa unutrašnjim šestouglom M8.
Standardne verzije
- PSL-WH: Fiksirani točkić, bez kočnica.
- SSL-WH: Industrijski okretni točak, bez kočnice.

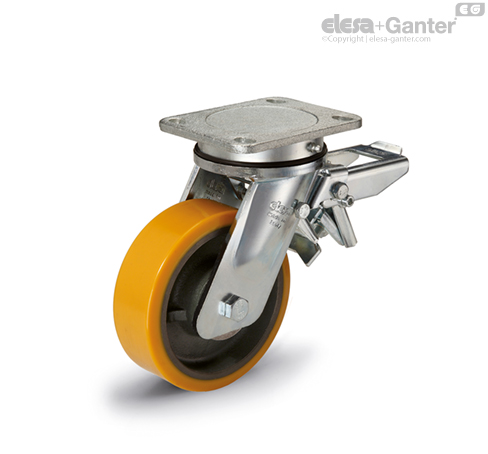

- SSF-WH: Industrijski okretni točak, sa kočnicom.
Napomena
Primene
Pogodno za teške industrijske primene sa teškim uslovima rada, kao što su bočni udari i velike brzine. Oblik poliuretanskih točkova omogućava odličnu sposobnost proklizavanja i elastičnost, kao i visoku otpornost na habanje i pucanje. Za više informacija pogledajte RE.F4.
