Dizajn
Gazni sloj
Poliuretan, tvrdoća 92 Shore A.
Telo točka
Liveno gvožđe
Glavčina
Glavčina sa kugličnim ležajem, idealno rešenje za velika opterećenja i stalnu upotrebu
Fiksno kućište
Zavareno čelično kućište sa premazom u prahu u tamnozelenoj boji. Kućište je dizajnirano za nosivost do 23000 N. Pogodno za teške industrijske primene i teške uslove rada, npr. bočni udari i velike brzine.
Kućište za upravljanje
Zavareno čelično kućište sa premazom u prahu u tamnozelenoj boji.
Aksijalni ležaj i konični ležaj obezbeđuju upravljivost i veoma mali zazor. Poseduje mehanizam za podmazivanje i navrtku za utvrđivanje. Kućište je dizajnirano za nosivost do 23000 N. Pogodno za teške industrijske primene i teške uslove rada, kao što su bočni udari i velike brzine.

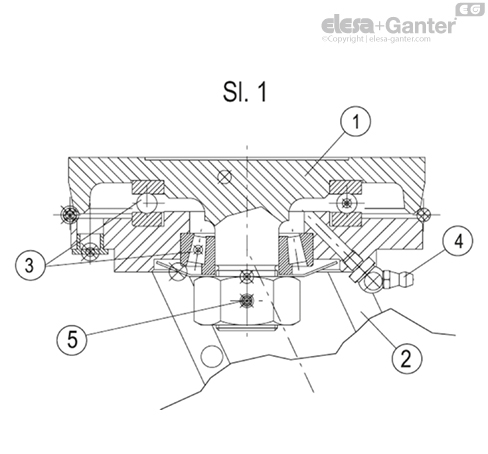

Sastoji se od (pogledajte sliku 1):
- Ploča: pocinkovani čelik za kovanje sa drškom za vođenje
- Upravljačka viljuška: pocinkovana
- Uležištenje: Aksijalni ležaj i konični ležaj
- Mehanizam za podmazivanje
- Navrtka za utvrđivanje sa navojnim osiguračem
Kočnica
Dvostruki efekat kočenja sa istovremenim blokiranjem točka i kućišta. Kočnica je snažna i laka za upotrebu: jednostavno pritiskanje nožnim prstima od vrha do dna na dve nezavisne pedale zaključava i otključava kočnicu, čineći manevrisanje izuzetno lakim. Snaga kočenja se podešava pomoću vijka sa unutrašnjim šestouglom M8.
Standardne verzije
- PSL-WEH: Fiksirani točkić, bez kočnica.
- SSL-WEH: Industrijski okretni točak, bez kočnice.
- SSF-WEH: Industrijski okretni točak, sa kočnicom.
Napomena
Primene
Pogodno za teške industrijske primene sa teškim uslovima rada, kao što su bočni udari i velike brzine. Točak od livenog poliuretana pruža izuzetnu sposobnost proklizavanja i elastičnost, visoku otpornost na habanje i pucanje. Za više informacija pogledajte RE.F4.
