Dizajn
Materijal
vreteno od nerđajućeg čelika.
Opruga od nerđajućeg čelika.
Navojna čaura od aluminijuma, šestougaone navrtke od niklovanog mesinga.
Priključak za vazduh od plavog eloksiranog aluminijuma i AVP čelika.
Standardne verzije

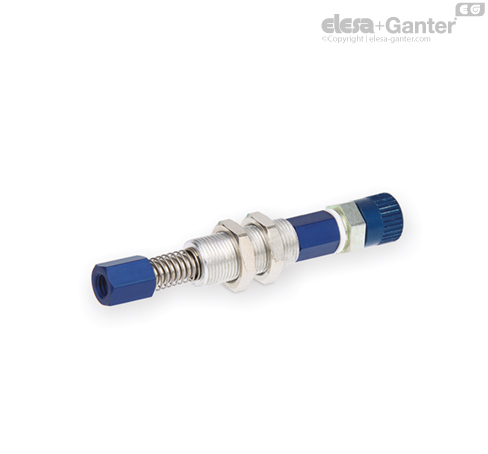

- VPH-F: sa ravnom brzom spojnicom.
- VPH-F-L: sa brzom L-spojnicom.
- VPH-F-T: sa brzom T-spojnicom.
- VPH-F-RR: sa brzom spojnicom, bez navrtke DIN 1804
Napomena
Karakteristike
Sadržaj isporuke VPH opružnih tučkova:
- vreteno od nerđajućeg čelika vakuumske usisne čašice,
- navojna čaura od čelika sa dve šestougaone navrtke za podešavanje visine i za montažu na automatizovanom uređaju;
- opruga koja amortizuje udar vakuumske usisne čašice i istovremeno vrši konstatntan pritisak na teret koji se podiže;
- brza spojnica za priključivanje na vakuumsko crevo.
Imaju veoma male dimenzije (oko 50% manje od VPA opružnog tučka) i redukovanu težinu (oko 50% manju od VPD opružnog tučka).
Posebno za upotrebu sa vakuumskim usisnim čašicama sa držačem sa spoljašnjim M5 navojem.
Efektivni put opruge u pogledu dužine l2 je 10 mm.
Kompatibilno sa plastičnim crevima prečnika 4x6.
Pogledajte Tehnički podaci za vakuumske usisne čašice .
