Dizajn
Materijal
Vreteno od mesinga.
Opruga od nerđajućeg čelika.
Navojna čaura od AVP čelika, šestougaone navrtke od niklovanog mesinga.
Priključak za vazduh od plavog eloksiranog aluminijuma i AVP čelika.
Standardna verzija

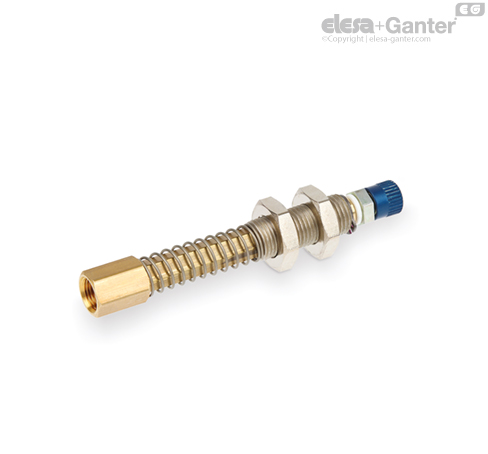

- VPG-F: Sa priključkom sa unutrašnjim navojem i ravnom brzom spojnicom.
- VPG-F-L: Sa L-priključkom sa unutrašnjim navojem i brzom spojnicom.
- VPG-F-T: sa priključkom sa unutrašnjim navojem i brzom T-spojnicom.
- VPG-M: Sa priključkom sa spoljašnjim navojem i ravnom brzom spojnicom.
- VPG-M-L: Sa L-priključkom sa spoljašnjim navojem i brzom spojnicom.
- VPG-M-T: sa priključkom sa spoljašnjim navojem i brzom T-spojnicom.
Napomena
Karakteristike
Sadržaj isporuke vešanja VPG vakuumske usisne čašice:
- vreteno od mesinga za pričvršćivanje vakuumske usisne čašice; ovakva konstrukcija sprečava da se vreteno i pričvršćena usisna čašica okreće oko svoje ose;
- navojna čaura od čelika sa dve šestougaone navrtke za podešavanje visine i za montažu na automatizovanom uređaju;
- opruga koja amortizuje udar vakuumske usisne čašice i istovremeno vrši konstatntan pritisak na teret koji se podiže;
- brza spojnica za priključivanje na vakuumsko crevo.
Pogodno za vakuumske usisne čašice sa držačem sa prečnikom suspenzije usisne čašice od 10 mm do 60 mm i za elipsaste usisne čašice.
Efektivni put opruge u pogledu dužine l2 je 25,5 mm.
Kompatibilno sa plastičnim crevima prečnika 4x6.
Pogledajte Tehnički podaci za vakuumske usisne čašice .
