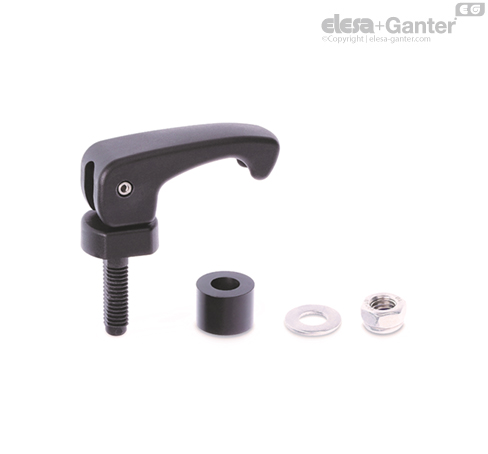

LAC-FL-O-SST Ekcentrična zatezna ručica Sa referentnom čivijom sa zaštitiom od uvrtanja

Funkcije i primene

Ekscentrična poluga je uređaj koja omogućava brzo i efikasno fiksiranje ploče (npr. vrata) na strukturu (npr. okvir) i, pri tome, obezbeđuje besprekorno zatvaranje čak i kod vibracije ili pomeranja između oba elementa.

Pomeranjem poluge u smeru kretanja kazaljki na satu postižete širenje elastičnog nosećeg elementa, a time i blokadu oba elementa (slika 1).

Proizvod je pogodan za upotrebu na uređajima koji zahtevaju često čišćenje mlazom vode ili pare, kao i u sredinama koje zahtevaju poseban nivo higijene.





Napomena o montaži

Izbušite otvor na ploči (npr. na vratima) gde treba da se pričvrsti poluga, prateći navedene šablone (slika 2).

Referentni otvor sa prečnikom zaglavnika od 3.95 mm (izvedba LAC-FL-O-SST) omogućava zadržavanje poluge u željeni položaj.

Prilikom montaže se čivija mora ubaciti u otvor tako da malo viri.

Izbušite otvor na ploči za stezanje (npr. okvir) prema šablonu navedenom u tabeli (slika 3).

Montirajte polugu i kliznu stopicu bregastog mehanizma na ploču (poluotvor), postavite elastični pričvrsni element i podlošku na suprotnu stranu, zatežite pomoću samoblokirajuće navrtke dok zazor ne nestane usled blagom kompresijom elastičnog pričvrsnog elementa.





* Maksimalna sila pridržavanja koju kratkotrajno vrši elastični pričvrsni element.
