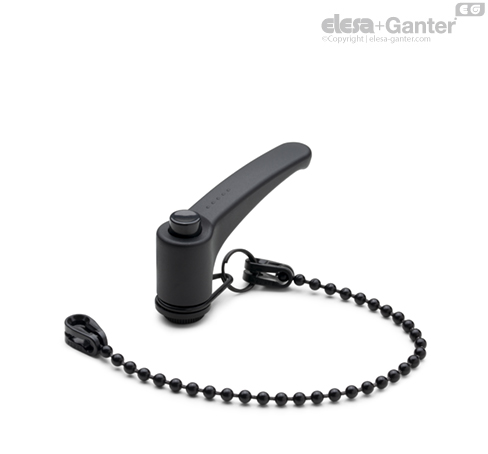

ERX-SST-LP Podesive zatezne ručice Čaura od nerđajućeg čelika, slepi otvor sa navojem

Funkcije i primene

Viljuška između poluge i elastičnog prstena može slobodno da se okreće. Spiralni prsten spaja elastični prsten za kačenje sa lancem. Ova izvedba omogućuje ergonomsku upotrebu ručke, pri čemu lanac ne ometa rukovanje polugom.

Savršena kao zaštita od gubljenja ručke.

Kod primena kod kojih je pričvšćenje lanca više od poluge, preporučujemo da lanac bude labav, kako biste sprečili da prsten dodiruje polugu.

Posebno pogodno kada je obrtni ugao ograničen usled nedostatka prostora.

U poređenju sa drugim zateznim ručicama sa metalnim zadržnim vijcima, ova verzija pruža sledeće:

• Apsolutna električna izolacija

• Bez vidljivih čeličnih delova koji bi mogli da zarđaju

• Udobno rukovanje.

Otpornost

Podesive zatezne ručice se često koriste za ponovljene postupke stezanja.

Opterećenje (npr. kod ponovljenog zetezanja) ručke je veoma važan – posebno opterećenje zubaca koji prenose silu pritezanja sa ručke na navojni element (čauru ili čiviju).

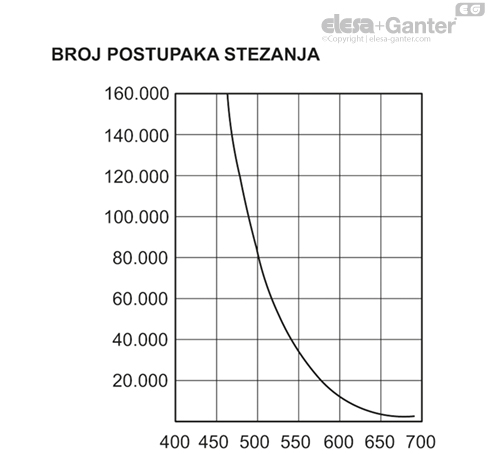

Za veličinu ERX.78 smo vršili obimne provere. Na slici koja se nalazi pored možete videti da poluga bez problema pri sili zatezanja od 490 N (na kraju poluge) „izdržava“ 100.000 postupaka zatezanja.

Zahvaljujući specijalnoj plastici termoplastici ojačanom staklenim vlaknima, podesive zatezne ručice su otporne na vrednosti opterećenja koje se veće od onih u normalnim radnim uslovima.



Uputstvo za upotrebu

Za vraćanje tokom zatezanja podignite polugu, da biste otpustili zupce steznog elementa i doveli ga u početni položaj. Umetak sa navojem je rastavljivo povezan sa nazubljenom ručkom.

Posebne verzije na zahtev

• Kuglični lanac u različitim dužinama.

• Ručka sa lancem CV-T Polietilen, u crnoj boji.

• Ručka sa lancem od nerđajućeg čelika: GN 111, GN 111.2, GN 111.4.
