Dizajn

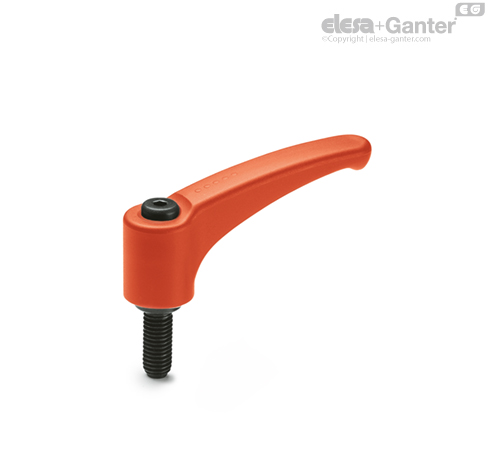

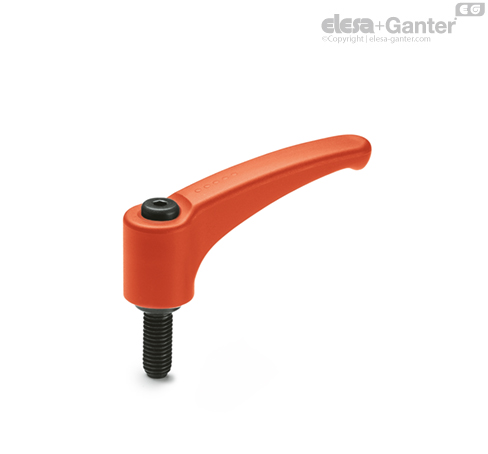

Telo ručke
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), sivocrna (C1) RAL 7021, narandžasta (C2) RAL 2004, siva (C3) RAL 7035, crvena (C6) RAL 3000, mat.
Unutrašnji deo od livenog cinka sa zupcima.
Standardne verzije
Zadržni vijak sa specijalnim unutrašnjim šestouglom odgovarajućim za TORX®.
Povratna opruga od nerđajućeg čelika AISI 301.
- ERZ-A: navojna čaura i pričvrsni vijak od bruniranog čelika.
- ERZ-SST: navojna čaura i pričvrsni vijak od nerđajućeg čelika AISI 303.
- ERZ-p: navojna čivija i pričvrsni vijak od bruniranog čelika.
- ERZ-SST-p: navojna čivija i pričvrsni vijak od nerđajućeg čelika AISI 303.
Napomena
Funkcije i primene
Posebno pogodno kada je obrtni ugao ograničen usled nedostatka prostora.
Metalni zupci umetka od cinka omogućava montažu metalnih steznih elemenata koje se lako mašinski menjaju u slučaju posebnih zahteva.
Uputstvo za upotrebu
Uputstvo za upotrebu
Za stezanje podignite polugu da biste otpustili ozubljenje i vratili je u početni položaj. Kada pustite polugu, ona automatski uleže u ozubljenje zahvaljujući opruge povratnog mehanizma.
Ukoliko nije moguće okrenuti polugu za 360°, stezni element može jednostavno da se zavrne pomoću vijka sa unutrašnjim šestouglom (nakon otpuštanja poluge).
*Registrovana marka kompanije TEXTRON INC.
