Dizajn
Telo ručke
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), crno-siva, mat.
Pritisno dugme
Elecolors boje, sjajne
Standardne verzije
Unutrašnji deo: plastika termoplastika ojačana staklenim vlaknima, u crnoj boji, sa nareckanom površinom; opruga povratnog mehanizma od nerđajućeg čelika AISI 302
- ERW-B: Čaura od mesinga, slepi otvor sa navojem
- ERW-SST: Čaura, nerđajući čelik AISI 303
- ERW-p Navojna čivija, čelik, pocinkovana, obli kraj prema UNI 947 : ISO 4753 (pogledajte Tehnički podaci).

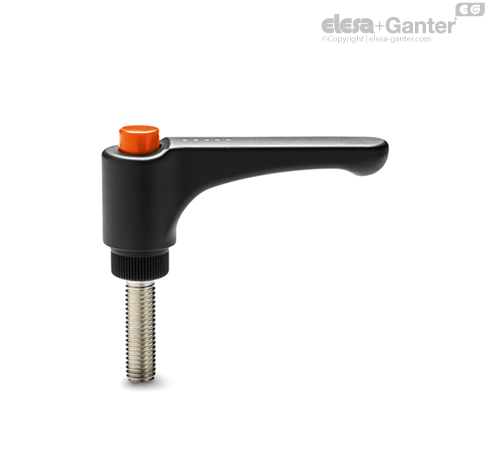

- ERW-SST-p: Navojna čivija, narđajući čelik AISI 303, obli kraj prema UNI 947 : ISO 4753 (pogledajte Tehnički podaci).
Napomena
Funkcije i primene
Podesive poluge poželjno je koristiti kada je opseg stezanja ograničen ili je potreban određeni položaj stezanja. Umetak sa navojem je odvojivo povezan sa ručkom pomoću finog ozubljenja.
U poređenju sa drugim zateznim ručicama sa metalnim zadržnim vijcima, ova verzija pruža određene prednosti:
- Apsolutna električna izolacija
- Bez vidljivih čeličnih delova koji bi mogli da zarđaju
- Udobno rukovanje.
Otpornost
Podesive zatezne ručice se često koriste za ponovljene postupke stezanja.
Opterećenje (npr. kod ponovljenog zetazanja) ručke je veoma važan – posebno opterećenje zubaca koji prenose silu pritezanja sa ručke na navojni element (čauru ili čiviju).
Sprovedena su opsežna dugoročna ispitivanja veličine ERW.78. Slika u nastavku prikazuje da poluga pri, npr. steznoj sili od 490 N (primenjeno na kraju poluge), može da „izdrži“ 100.000 procesa stezanja.
Zahvaljujući specijalnoj plastici termoplastici ojačanom staklenim vlaknima, podesive zatezne ručice su otporne na vrednosti opterećenja koje se veće od onih u normalnim radnim uslovima.
Uputstvo za upotrebu
Uputstvo za upotrebu
Za stezanje podignite polugu da biste otpustili ozubljenje i vratili je u početni položaj. Kada pustite polugu, ona automatski uleže u ozubljenje zahvaljujući opruge povratnog mehanizma.
