Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA) u RAL 5005 plavoj boji, mat
Izrađeni su od materijala koji je u skladu sa FDA (Uprava za namirnice i lekove) (FDA CFR.21 i EU 10/2011).

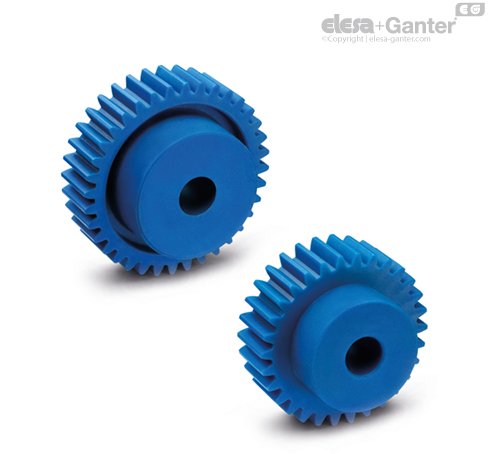

Standardne verzije
- ZCL-1.0-VD: Modul 1.0, unapred bušena glavčina sa prazmatičnim žlebom
- ZCL-1.5-VD: Modul 1.5, unapred bušena glavčina sa prazmatičnim žlebom
- ZCL-2.0-VD: Modul 2.0, unapred bušena glavčina sa prazmatičnim žlebom
Vrednost „d“ u tabeli predstavlja minimalni prečnik glavčine.
Napomena
Karakteristike
Nenamerno zaprljanje namirnica može se lako uočiti plavom bojom (RAL 5005).
Naročito pogodno za primenu u prehrambenoj i farmaceutskoj industriji.
Maksimalni broj obrtaja 150. Broj obrtaja može da se razlikuje u zavisnosti od podmazivanja, temperature, kombinacije različitih materijala i trajanja rada.
Maksimalna tolerancija kod ravnog otvora: IT 9
Tehnički podaci
Pogledajte: Elementi za prenos.
Uputstvo za upotrebu
Napomena o montaži
Da biste povezali dva ravna zupčanika jedan sa drugim, potrebno je uzeti u obzir pozitivni bočni zazor. Za module 1.0 - 1.5, preporučuje se tolerancija (+0,03 +0,1). Za module 2.0, preporučuje se tolerancija (+0,08 +0,3).
