Dizajn
Materijal

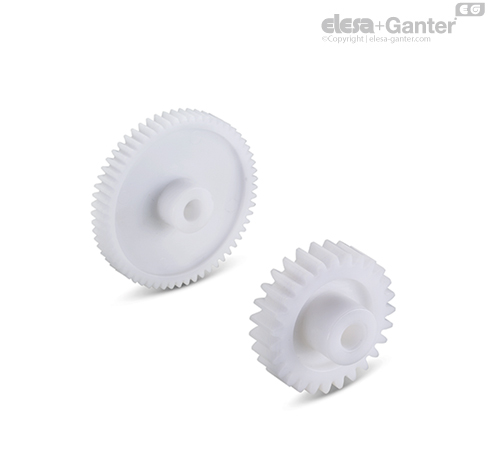

Plastika termoplastika (POM-C), bela.
Standardne verzije
Napomena
Karakteristike
Maksimalni broj obrtaja 150. Broj obrtaja može da se razlikuje u zavisnosti od podmazivanja, temperature, kombinacije različitih materijala i trajanja rada.
Izvanredne karakteristike klizanja, mali koeficijent trenja i velika otpornost na habanje čine ovaj proizvod i bez podmazivanja pogodnim za velike vrednosti obrtaja (više od 1.000 obr/min).
Termoplastika (POM) čini proizvod pogodnim za upotrebu u prehrambenoj industriji kao i u vlažnim okruženjima i garantuje veliku otpornost na hemikalije, uključujući mnoge rastvarače.
Tehnički podaci
Pogledajte: Elementi za prenos.
Uputstvo za upotrebu
Napomena o montaži
Za povezivanje dva čeona zupčanika mora se uzeti u obzir pozitivan bočni zazor.
Za module 0.5 – 0.7 – 1.0 – 1.25 – 1.5 se preporučuje tolerancija (+0.03 +0.1). Za module 2.0 – 3.0 se preporučuje tolerancija (+0.08 +0.3).
Montaža zupčanika na vratilu se vrši preko otvora H10. Kod primena sa malim obrtnim momentima nije potreban otvor i žleb sa oprugom za podešavanje za spojnicu vratila. Jedan vijak je dovoljan. Radi sprečavanja pukotina u materijalu, preporučujemo da otvor ne povećavate više od 2 mm u odnosu na prečnik naveden u tabeli.
