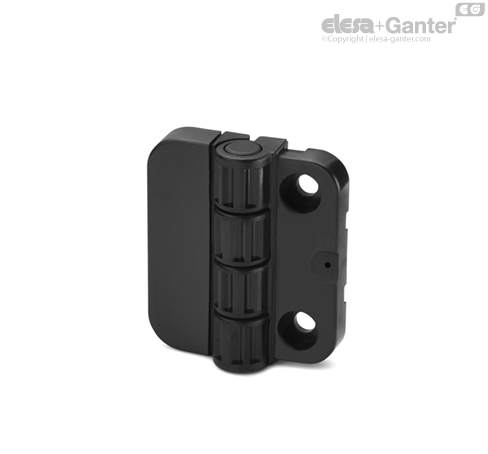

CFP-CH Šarka, sa funkcijom uleganja Prolazni otvori za vijke s cilindričnom glavom

Obrtni ugao (referentna vrednost)

• Maks. 195° (-15° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
• Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
• Ova šarka može da se kombinuje sa šarkom tipa CFQ. istog dizajna bez položaja bravljenja.
• Položaji bravljenja (ELESA patent) omogućavaju četiri različita položaja vrata (0°, +80°, +120°, +170°).
• Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.

Obrtni moment

Sva podešavanja zabravljivanja obezbeđuju zaštitu od zakretanje do 1,1 Nm (koja mora da se dostigne kako bi se otpustio mehanizam za bravljivanje šarki).

Šarka je testirana preko 10.000 puta otvaranjem i zatvaranjem. Obrtni moment je ostao nepromenjen.







Testovi izdržljivosti
Aksijalno opterećenje		Radijalno opterećenje		Opterećenje pri 80° i 90°		Opterećenja pri 120°		Opterećenja pri 170°		Obrtni moment
Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E80 i E90 [N]	Sila lomljenja R80 i R90 [N]	Maksimalna nosivost E120 [N]	Sila lomljenja R120 [N]	Maksimalna nosivost E170 [N]	Sila lomljenja R170 [N]	[Nm]
300	1220	350	1970	345	620	285	855	400	1410	1.1
