Dizajn
Materijal
Plastika termoplastika (poliacetal POM), u crnoj boji, mat
Osovina
Plastika termoplastika (poliacetal POM), u crnoj boji
Prekrivka vijaka
Plastika termoplastika (poliester PBT), u crnoj boji, mat, montaža zabravljivanjem
Standardne verzije
- CFP-SH: Otvor za vijke sa upuštenom glavom
- CFP-CH: Otvor za vijke sa cilindričnom glavom

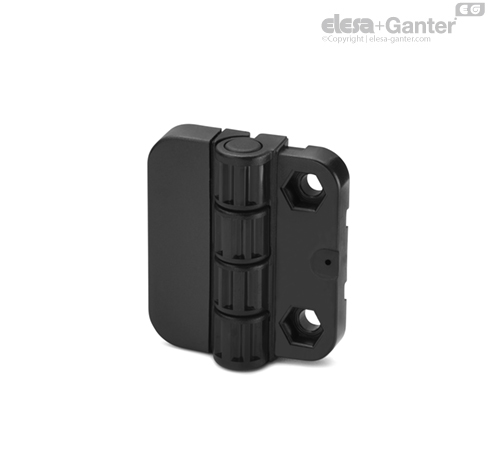

- CFP-EH: Otvor za vijke sa šestougaonom glavom
Napomena
Obrtni ugao (referentna vrednost)
- Maks. 195° (-15° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
- Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
- Ova šarka može da se kombinuje sa šarkom tipa CFQ. istog dizajna bez položaja bravljenja.
- Položaji bravljenja (ELESA patent) omogućavaju četiri različita položaja vrata (0°, +80°, +120°, +170°).
- Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
Obrtni moment
Sva podešavanja zabravljivanja obezbeđuju zaštitu od zakretanje do 1,1 Nm (koja mora da se dostigne kako bi se otpustio mehanizam za bravljivanje šarki).
Šarka je testirana preko 10.000 puta otvaranjem i zatvaranjem. Obrtni moment je ostao nepromenjen.
| Testovi izdržljivosti |
| Aksijalno opterećenje | Radijalno opterećenje | Opterećenje pri 80° i 90° | Opterećenja pri 120° | Opterećenja pri 170° | Obrtni moment |
 |  |  |  |  |  |
Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E80 i E90 [N] | Sila lomljenja
R80 i R90 [N] | Maksimalna nosivost
E120 [N] | Sila lomljenja
R120 [N] | Maksimalna nosivost
E170 [N] | Sila lomljenja
R170 [N] | [Nm] |
| 300 | 1220 | 350 | 1970 | 345 | 620 | 285 | 855 | 400 | 1410 | 1.1 |
