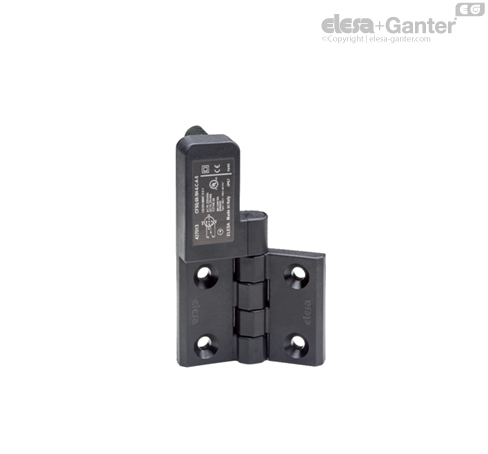

Utikač sa zadnje strane, sigurnosni prekidač levo, radni ugao 0°
Plastika SUPER termoplastika
Utikač sa zadnje strane, sigurnosni prekidač levo, radni ugao 0°
Materijal
Plastika SUPER termoplastika ojačana staklenim vlaknima (poliamid PA), samogasiva, crna, mat.
Struktura CFSQ šarke se ne smeju menjati i zadnji poklopac se nikada ne sme skidati. Nepravilna instalacija ili modifikacija sigurnosne šarke može učiniti zaštitnu funkciju neefikasnom i izazvati ozbiljnu štetu. Tokom transporta i skladištenja, moraju se poštovati navedeni uslovi okoline.
Osovina
Nerđajući čelik AISI 303.
Standardne verzije
Montaža pomoću otvora za M6 vijke sa upuštenom glavom UNI 5933, DIN 7991.
Kabl sa priključnim prekidačem M12x1, radni ugao 0°:
- C-A-D: Aksijalni utikač, sigurnosni prekidač desno.
- C-A-S: Aksijalni utikač, sigurnosni prekidač levo.
- C-B-D: Utikač sa zadnje strane, sigurnosni prekidač desno.
- C-B-S: Utikač sa zadnje strane, sigurnosni prekidač levo.
Kabl sa priključnim prekidačem M12x1, radni ugao –90°:
- C-A-D-EA: Aksijalni utikač, sigurnosni prekidač desno.
- C-A-S-EA: Aksijalni utikač, sigurnosni prekidač levo.
- C-B-D-EA: Utikač sa zadnje strane, sigurnosni prekidač desno.
- C-B-S-EA: Utikač sa zadnje strane, sigurnosni prekidač levo.
Sa kablom, radni ugao 0°:
- F-A-D: Priključni prekidač gore, dug 2 ili 5 m, sigurnosni prekidač na desnoj polovini šarke.
- F-A-S: Priključni prekidač gore, dug 2 ili 5 m, sigurnosni prekidač na levoj polovini šarke.
- F-B-D: Priključni prekidač sa zadnje strane, dug 2 ili 5 m, sigurnosni prekidač na desnoj polovini šarke.
- F-B-S: Priključni prekidač sa zadnje strane, dug 2 ili 5 m, sigurnosni prekidač na levoj polovini šarke.
Tip kabla: UL/CSA STYLE 2587 3 X AWG 22
Funkcije i primene
- Šarka sa sigurnosnim multi prekidačem CFSQ je sigurnosna komponenta.
- Šarka je zaštićena IP67 i stoga se može koristiti u vlažnim sredinama ili gde je potrebno često čišćenje.
- Sigurnosni multi prekidač ima 2 kontakta (1 x NC normalno zatvoren, 1 x NO normalno otvoren.),
- koji se brzo aktiviraju.
- Šarka se lako sklapa i zamenjuje normalnu šarku i dodatni prekidač/biper.
- Šarka odgovara svim standardnim aluminijumskim profilima.
Obrtni ugao (referentna vrednost)
CFSQ: maks. 190° (-10° i +180° pogledajte sliku 1)
CFSQ-EA: maks. 270° (-90° i +180° pogledajte sliku 1)
0° = stanje u kom su dve polovine šarke na istom nivou.
Svaka šarka dolazi sa uputstvom za upotrebu koje sadrži važne dodatne tehničke informacije.
Da se ne bi narušila funkcija šarke, ograničenje ugla rotacije ne sme biti prekoračeno -10° (CFSQ) i -90° (CFSQ-EA).
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
| Br. artikla | Maks. statičko opterećenje Sa [N] | Maks. statičko opterećenje Sr [N] | Maks. statičko opterećenje S90 [N] |
| CFSQ | 2100 | 2800 | 1300 |
| CFSQ-EA | 1200 | 1500 | 600 |
Za CFSQ šarke sa ugrađenim višestrukim sigurnosnim prekidačima koji se koriste kao zaštitni uređaj, maksimalni kapacitet statičkog opterećenja je dat kao orijentaciona vrednost (Sa, Sr, S90), iznad ove granične vrednosti materijal može da pretrpi oštećenje i funkcionalnost šarki može biti oštećena. Naravno, ovoj vrednosti se mora dodati faktor sigurnosti koji odgovara važnosti i nivou performansi specifične primene. Kapaciteti opterećenja prikazani u tabelama koje se odnose na različite šarke su rezultat testova sprovedenih u našim laboratorijama na kontrolisanoj temperaturi i vlažnosti (23°C – 50% relativne vlažnosti) pod specifičnim uslovima upotrebe i u ograničenom vremenskom periodu.
Funkcija i održavanje ugrađenog sigurnosnog prekidača
- Ugao uključivanja (pogledajte dijagram tačaka uključivanja) je podešen na 6° (ako je potrebno, proveriti prema UNI EN ISO 13857). U normalnim uslovima rada, ugao uključivanja može da se poveća na 9° kada se dostigne mehanički radni vek.
- Kada se koristi sa sigurnosnom funkcijom, obrtni ugao za hod otvaranja prekidača mora stoga biti najmanje 15°.
- Preporučuje se provera CFSQ. u redovnim intervalima i pre svakog puštanja u rad.
- Ako su zaštitna vrata otvorena, mašina se mora odmah zaustaviti. Ako su zaštitna vrata otvorena pod bilo kojim uglom, mašina ne sme da se pokrene.
Upozoravajuće napomene
- Šarka sa integrisanim sigurnosnim prekidačem ne bi trebalo da se koristi u okruženjima sa čestim promenama temperature ili u prisustvu eksplozivnih ili zapaljivih gasova.
- Šarka sa integrisanim sigurnosnim prekidačem mora uvek biti zaštićena ispravnim osiguračem (pogledajte tabelu).
- Izbor i upotreba šarke sa sigurnosnim prekidačem je odgovornost kupca, koji mora da proveri da li je njena upotreba u skladu sa sigurnosnim propisima koji važe na licu mesta.
- Upotreba CFSQ sigurnosne šarke uvek podrazumeva potpuno poznavanje i usklađenost sa važećim bezbednosnim propisima, uključujući UNI EN ISO13849-1, IEC EN 60204-1, UNI EN ISO 14119 i EN ISO 12100 CEI 44-5.
- Šarke smeju da montiraju i povezuju samo stručnjaci i da ih redovno proveravaju da li ispravno funkcionišu.
| Kategorija korišćenja | CFSQ-C.. (Utikač) | CFSQ-F.. (Kabl) | |
AC15 Standard IEC 60947-5-1 Tipične primene: kontrole elektromagnetnog opterećenja naizmeničnom strujom | 48 V | 4 A | 4 A |
| 220 V | 4 A | 4 A | |
| 440 V | - | 3 A | |
DC13 Standard IEC 60947-5-2 Tipične primene: Elektromagnetna kontrola jednosmerne struje | 24 V | 4 A | 4 A |
| 127 V | 0.3 A | 0.3 A |
| Mehaničke karakteristike | Električne karakteristike | |
|---|---|---|
| Kontaktni materijal: Ag 90 Ni 10 | Kategorija korišćenja prema IMQ | Kabl 10 A |
| Utikač: 4 A | ||
Maksimalna učestalost uključivanja: 600 ciklusa/sat * | Zaštita od kratkog spoja 6A gl | |
Mehanički radni vek (prema standardnoj proveri IEC EN 60947-5-1): 10 6 | Dimenzija 4 KV | |
Nominalni napon izolacije Ui = 250 V | ||
Klasa zaštite kućišta EN60529: IP67 | Minimalna slila (pozitivni obrtni moment otvaranja) 0,5 Nm | |
Brzina aktiviranja: Minimum 2° / s Maksimum 90° / s | Struja kratkog spoja: 1000A | |
| Stepen zaprljanosti, eksterni 3 | ||
| B10d = 2000000 | ||
| Trajanje korišćenja Tm = 20 godina | ||
* Ciklus radnih procesa odgovara jednom zatvaranju i jednom otvaranju, što zahteva EN60947-5-1 zahtev.
| Br. artikla | Električne karakteristike | Klasa zaštite |
| CFSQ.60-SH-6-C | 4A kod 24 Vac/dc (omsko opterećenje) | Izvedbe 1 i 4X „samo u zatvorenom“ |
| CFSQ.60-SH-6-F | B300 režim upravljanja 4 A kod 240 Vac (omsko opterećenje) 4 A kod 240 Vdc (omsko opterećenje) | |
| Uslovi okoline za montažu: maksimalna dozvoljena temperatura okoline 40°C | ||
Posebne verzije na zahtev
Ugao prebacivanja šarke različit od 0° do 180°, sa različitim kontaktnim blokovima.
Napomena o montaži
- Pričvrstite krilo šarke sa sigurnosnim multi prekidačem na okvir vrata. Razmak između ose rotacije i vrata mora biti najmanje 5 mm (slika 3).
- Minimalno rastojanje između otvora, zidnog priključka i prečnika montažnih vijaka treba da bude maksimalno 0,5 mm. Obrtni moment pritezanja od po 5 Nm ne bi trebalo da se prekorači.
- Ograničavanje ugla okretanja samom šarkom nije dozvoljeno; za to se mora obezbediti poseban mehanički graničnik.
- U vezi sa šarkom CFSQ. mora se koristiti neutralna, ekvivalentna šarka, npr. CFMQ (CFMQ.60-45-SH-6 kod 425812). Ako klapna ima horizontalni otvor ili je veoma mala, moguće je koristiti samo jednu šarku.
- Priključni kablovi moraju uvek biti zaštićeni od mehaničkih oštećenja.
Priključni kabl
- Povežite kabl sa konektorom M12x1 kao što je prikazano na šemi.
- Kontakt otvarača (NC): Za sigurnosne aplikacije, prema IEC EN 60947-5-1, ovde se može koristiti samo ovaj kontakt
- Kontakt zatvarača (NO): Normalno otvoreni kontakt se može aktivirati samo ako se šarka koristi kao indikator statusa.
