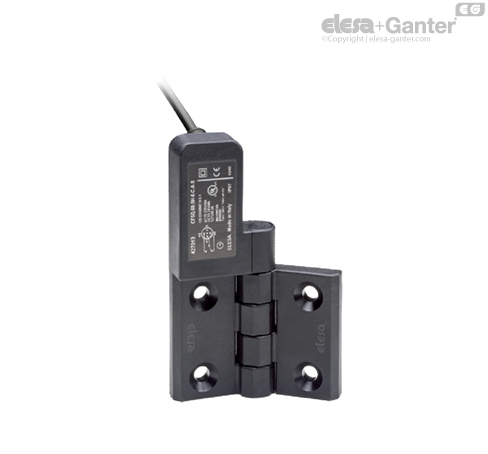

CFSQ-F-B-S Šarke sa integrisanim sigurnosnim prekidačem Priključni prekidač sa zadnje strane, dug 2 ili 5 m, sigurnosni prekidač levo, radni ugao 0°

Funkcije i primene

• Šarka sa sigurnosnim multi prekidačem CFSQ je sigurnosna komponenta.
• Šarka je zaštićena IP67 i stoga se može koristiti u vlažnim sredinama ili gde je potrebno često čišćenje.
• Sigurnosni multi prekidač ima 2 kontakta (1 x NC normalno zatvoren, 1 x NO normalno otvoren.),
• koji se brzo aktiviraju.
• Šarka se lako sklapa i zamenjuje normalnu šarku i dodatni prekidač/biper.
• Šarka odgovara svim standardnim aluminijumskim profilima.





Obrtni ugao (referentna vrednost)



Testovi izdržljivosti	Aksijalno opterećenje	Radijalno opterećenje	Opterećenja pri 90°
Br. artikla	Maks. statičko opterećenje Sa [N]	Maks. statičko opterećenje Sr [N]	Maks. statičko opterećenje S90 [N]
CFSQ	2100	2800	1300
CFSQ-EA	1200	1500	600

Za CFSQ šarke sa ugrađenim višestrukim sigurnosnim prekidačima koji se koriste kao zaštitni uređaj, maksimalni kapacitet statičkog opterećenja je dat kao orijentaciona vrednost (Sa, Sr, S90), iznad ove granične vrednosti materijal može da pretrpi oštećenje i funkcionalnost šarki može biti oštećena. Naravno, ovoj vrednosti se mora dodati faktor sigurnosti koji odgovara važnosti i nivou performansi specifične primene. Kapaciteti opterećenja prikazani u tabelama koje se odnose na različite šarke su rezultat testova sprovedenih u našim laboratorijama na kontrolisanoj temperaturi i vlažnosti (23°C – 50% relativne vlažnosti) pod specifičnim uslovima upotrebe i u ograničenom vremenskom periodu.



Funkcija i održavanje ugrađenog sigurnosnog prekidača

• Ugao uključivanja (pogledajte dijagram tačaka uključivanja) je podešen na 6° (ako je potrebno, proveriti prema UNI EN ISO 13857). U normalnim uslovima rada, ugao uključivanja može da se poveća na 9° kada se dostigne mehanički radni vek.
• Kada se koristi sa sigurnosnom funkcijom, obrtni ugao za hod otvaranja prekidača mora stoga biti najmanje 15°.
• Preporučuje se provera CFSQ. u redovnim intervalima i pre svakog puštanja u rad.
• Ako su zaštitna vrata otvorena, mašina se mora odmah zaustaviti. Ako su zaštitna vrata otvorena pod bilo kojim uglom, mašina ne sme da se pokrene.

Upozoravajuće napomene

• Šarka sa integrisanim sigurnosnim prekidačem ne bi trebalo da se koristi u okruženjima sa čestim promenama temperature ili u prisustvu eksplozivnih ili zapaljivih gasova.
• Šarka sa integrisanim sigurnosnim prekidačem mora uvek biti zaštićena ispravnim osiguračem (pogledajte tabelu).
• Izbor i upotreba šarke sa sigurnosnim prekidačem je odgovornost kupca, koji mora da proveri da li je njena upotreba u skladu sa sigurnosnim propisima koji važe na licu mesta.
• Upotreba CFSQ sigurnosne šarke uvek podrazumeva potpuno poznavanje i usklađenost sa važećim bezbednosnim propisima, uključujući UNI EN ISO13849-1, IEC EN 60204-1, UNI EN ISO 14119 i EN ISO 12100 CEI 44-5.
• Šarke smeju da montiraju i povezuju samo stručnjaci i da ih redovno proveravaju da li ispravno funkcionišu.







* Ciklus radnih procesa odgovara jednom zatvaranju i jednom otvaranju, što zahteva EN60947-5-1 zahtev.

Pribor na zahtev

FC.M12x1: produžetak sa 4-pinskim M12 aksijalnim konektorom.

Posebne verzije na zahtev

Ugao prebacivanja šarke različit od 0° do 180°, sa različitim kontaktnim blokovima.

Napomena o montaži

• Pričvrstite krilo šarke sa sigurnosnim multi prekidačem na okvir vrata. Razmak između ose rotacije i vrata mora biti najmanje 5 mm (slika 3).
• Minimalno rastojanje između otvora, zidnog priključka i prečnika montažnih vijaka treba da bude maksimalno 0,5 mm. Obrtni moment pritezanja od po 5 Nm ne bi trebalo da se prekorači.
• Ograničavanje ugla okretanja samom šarkom nije dozvoljeno; za to se mora obezbediti poseban mehanički graničnik.
• U vezi sa šarkom CFSQ. mora se koristiti neutralna, ekvivalentna šarka, npr. CFMQ (CFMQ.60-45-SH-6 kod 425812). Ako klapna ima horizontalni otvor ili je veoma mala, moguće je koristiti samo jednu šarku.
• Priključni kablovi moraju uvek biti zaštićeni od mehaničkih oštećenja.





Priključni kabl

• Povežite kabl sa konektorom M12x1 kao što je prikazano na šemi.
• Kontakt otvarača (NC): Za sigurnosne aplikacije, prema IEC EN 60947-5-1, ovde se može koristiti samo ovaj kontakt
• Kontakt zatvarača (NO): Normalno otvoreni kontakt se može aktivirati samo ako se šarka koristi kao indikator statusa.
