Dizajn
Materijal
Termoplastika ojačana staklenim vlaknima (PA), crna mat
Čivija
Nerđajući čelik AISI 303.
Opruge
Opruga od nerđajućeg čelika.
Standardne verzije

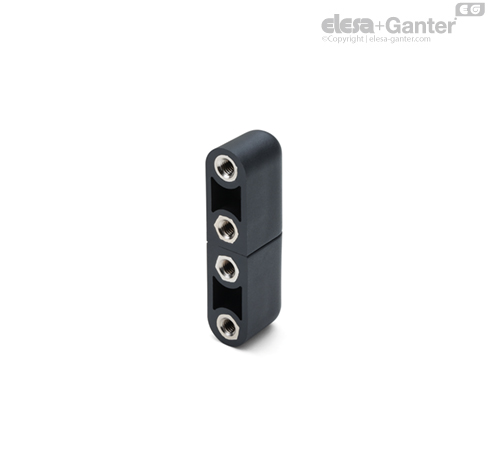

- CFNR-B: navojna čaura od mesinga, niklovana sa otvorom.
- CFNR-p: navojna čivija od čelika, pocinkovana.
- CFNR-B-p: navojne čaure od niklovanog mesinga (montaža na strani dovratka) ili navojne čivije od niklovanog čelika (montaža na strani vrata).
- CFNR-p-B: navojne čivije od niklovanog čelika (montaža na strani dovratka) ili navojne čaure od niklovanog mesinga (montaža na strani vrata).
Nastavak za navođenje potrebnih funkcija (vraćanje prilikom zatvaranja ili otvaranja, u zavisnosti od oblika opruge i položaja šarke, videti sl. 1):
- S: namotaj opruge nalevo.
- D: namotaj opruge nadesno.
Napomena
Karakteristike
Šarka CFNR ima ugrađen opružni sistem (Elesa patent) za automatsko vraćanje vrata prilikom zatvaranja ili otvaranja.
Za to u telu šarke postoji čivija koja drži oprugu u položaju na 270° maksimalnim povratnim momentom prilikom zatvaranja ili otvaranja od 0,30 Nm.
Obrtni moment se povećava sa uglom otvaranja/zatvaranja šarki.
Povratna opruga je zadržala nepromenjene vrednosti obrtnog momenta u više od 15.000 ciklusa u specijalnim testovima izdržljivosti.
Maksimalna težina vrata sa dve montirane šarke i uzimajući u obzir vraćanje opruge je 5 kg. To je orijentaciona vrednost kojaje rezultat testova u laboratorijskim uslovima sa otprilike0,7 m x 0,7 m.
Preporučuje se da uvek proverite ispravan rad za željenu aplikaciju.
Mogu da se koriste na džepnim vratima od savijenog lima.
| Testovi izdržljivosti |
| Aksijalno opterećenje | Radijalno opterećenje |
 |  |  |  |
| Paralelna ravan | Pravougaona ravan | Paralelna ravan | Pravougaona ravan |
Maksimalna nosivost
Ea [N] | Maksimalna nosivost
Er [N] |
| 600 | 100 |
Deformisanje šarke usled opterećenja koje je veće od ovde navedenog može da promeni geometriju same šarke i ugrozi njenu funkciju.
Uputstvo za upotrebu
Napomena o montaži
Izaberite šarke koje su potrebne za položaj A i B u zavisnosti od dovratnika u odnosu na vrata i željenu funkciju, tako što ćete izabrati pravilan nastavak.
- Stavite telo šarke sa okretnom čivijom ma dovratnik i zategnite šarku za 90° pre nego što čete pričvrstiti telo na površini.
- Pričvrstite vrata sa dva vijka na drugom telu šarke.
| Položaj dovratnika | Željena funkcija | Položaj šarki |
| Položaj A | Položaj B |
| Levo od vrata (sl. 3) | Povratna opruga za zatvaranje | CFNR-D-030 | CFNR-S-030 |
| Povratna opruga za otvaranje | CFNR-S-030 | CFNR-D-030 |
| Desno od vrata (sl. 4) | Povratna opruga za zatvaranje | CFNR-S-030 | CFNR-D-030 |
| Povratna opruga za otvaranje | CFNR-D-030 | CFNR-S-030 |
Pribor
Pribor
Da biste olakšali predzatezanje šarke za 90° i montažu vrata, možete da koristite MT-CFNR alat (pogledajte sl. 2), on drži šarku tokom montaže u predzategnutom položaju.
