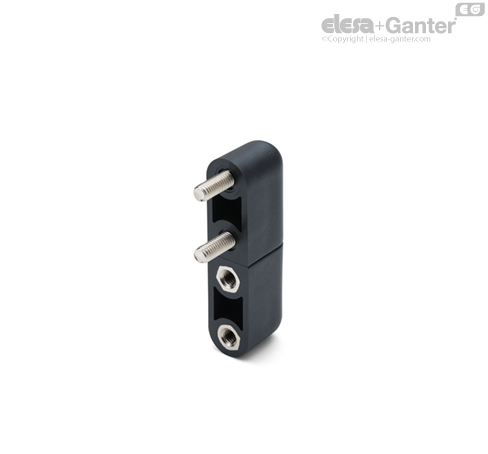

CFNR-B-p Šarke u liniji sa oprugom Navojne čaure sa otvorom i navojnim čivijama

Karakteristike

Šarka CFNR ima ugrađen opružni sistem (Elesa patent) za automatsko vraćanje vrata prilikom zatvaranja ili otvaranja.

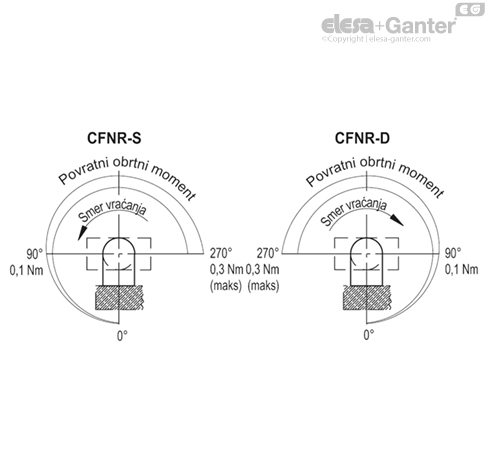

Za to u telu šarke postoji čivija koja drži oprugu u položaju na 270° maksimalnim povratnim momentom prilikom zatvaranja ili otvaranja od 0,30 Nm.

Obrtni moment se povećava sa uglom otvaranja/zatvaranja šarki.

Povratna opruga je zadržala nepromenjene vrednosti obrtnog momenta u više od 15.000 ciklusa u specijalnim testovima izdržljivosti.

Maksimalna težina vrata sa dve montirane šarke i uzimajući u obzir vraćanje opruge je 5 kg. To je orijentaciona vrednost kojaje rezultat testova u laboratorijskim uslovima sa otprilike0,7 m x 0,7 m.

Preporučuje se da uvek proverite ispravan rad za željenu aplikaciju.

Mogu da se koriste na džepnim vratima od savijenog lima.





Testovi izdržljivosti
Aksijalno opterećenje		Radijalno opterećenje
Paralelna ravan	Pravougaona ravan	Paralelna ravan	Pravougaona ravan
Maksimalna nosivost Ea [N]		Maksimalna nosivost Er [N]
600		100

Deformisanje šarke usled opterećenja koje je veće od ovde navedenog može da promeni geometriju same šarke i ugrozi njenu funkciju.

Napomena o montaži

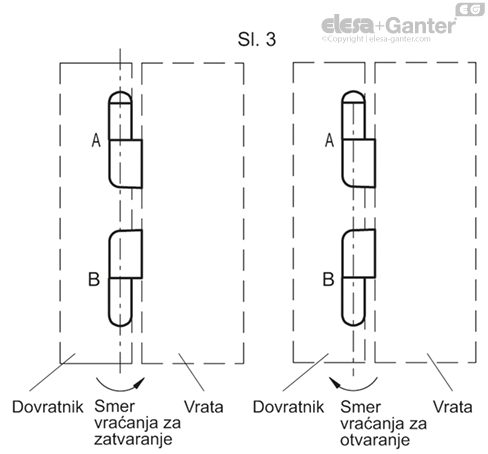

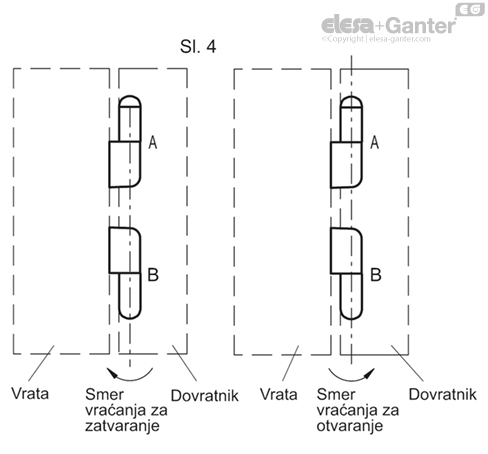

Izaberite šarke koje su potrebne za položaj A i B u zavisnosti od dovratnika u odnosu na vrata i željenu funkciju, tako što ćete izabrati pravilan nastavak.

• Stavite telo šarke sa okretnom čivijom ma dovratnik i zategnite šarku za 90° pre nego što čete pričvrstiti telo na površini.

• Pričvrstite vrata sa dva vijka na drugom telu šarke.



Pribor

Da biste olakšali predzatezanje šarke za 90° i montažu vrata, možete da koristite MT-CFNR alat (pogledajte sl. 2), on drži šarku tokom montaže u predzategnutom položaju.
