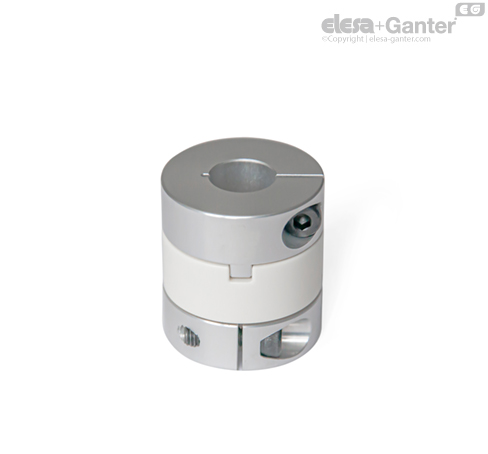

GN 2242-B Oldhamove spojnice Bez prazmatičnog žleba

Oldhamove spojnice GN 2242 mogu da kompenzuju velika odstupanja vratila i pri tome prenesu velike obrtne momente. Zbog toga se primenjuju kada je važan čist prenos obrtnog momenta i snage kod velikih radijalnih odstupanja vratila.

Zahvaljujući steznim glavčinama i jednostavnoj nasadnoj montaži, montaža Oldhamovih spojnica je veoma jednostavna. Oni su veoma raznovrsni u oblasti primene i mogu se naći npr. u opštoj konstrukciji mašina za pakovanje i pumpama.

Kod oznake otvora K, prazmatični žleb je uvek ugrađen u oba otvora d₂ i d₃.

• Žleb glavčine P9 DIN 6885

• ISO prilagođavanja

• Karakteristike plastike

*Varijacije opterećenja nisu uzete u obzir

Ako je temperatura okoline veća od 30°C, nominalni obrtni moment i maksimalni obrtni moment moraju se podesiti prema faktorima korekcije temperature.

Kao i sve mehaničke komponente, vratila su podložna proizvodnim ili montažnim tolerancijama, koje se po pravilu ne mogu potpuno eliminisati čak ni uz veliki tehnički napor. Ako se ova odstupanja ne uzmu u obzir u projektu, to dovodi do vibracija, buke pri radu, habanja ili oštećenja vratila i njihovih ležajeva. Odgovarajuće spojnice vratila ne samo da su sposobne da efikasno kompenzuju neusklađenost i greške u radu, već i značajno pojednostavljuju montažu, čime se smanjuju ukupni napori. Neusklađenost vratila i greške u radu mogu varirati po ozbiljnosti i svakako ih treba uzeti u obzir pri izboru odgovarajuće spojnice vratila.

Vrsta greške	Šema neusklađenosti
Radijalno: Ose vratila su paralelne, međutim, pomerene su radijalno i ne preklapaju se.
Ugao: Ose vratila ne leže u jednoj ravni, već se seku pod određenim uglom.
Aksijalno: Vratila se pomeraju aksijalno duž ose rotacije.
Rundlauf: Vratila se pomeraju radijalno iz sredine ose rotacije.

Za pravilno pričvršćivanje glavčine spojnice, vratilo se mora montirati prema preporučenoj dubini umetanja vratila l₂ . Dubina umetanja vratila l₂ je navedena u dokumentu sa standardima za odgovarajuću spojnicu vratila. Ako je dubina umetanja premala, vratilo može da isklizne iz spojnice vratila ili se stezna glavčina može slomiti. Ako je vratilo umetnuto suviše duboko, može doći do smetnji u spojnicama vratila, što može dovesti do oštećenja.



Grafikoni pokazuju promenu statičke torzione krutosti u okviru dozvoljene radne temperature, pod pretpostavkom da je statička torziona krutost 100 procenata na temperaturi od 20°C. Kako temperatura raste, torziona krutost spojnica vratila se smanjuje.

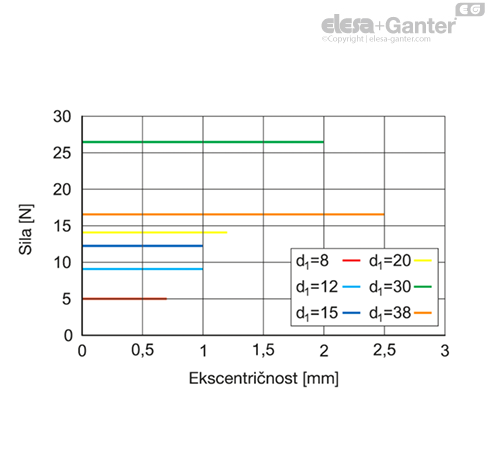

Kod ekscentričnih položaja ugradnje krajeva vratila, spojnica vratila uvek pokušava da se vrati u položaj mirovanja. Sila koja deluje ovde se naziva reaktivna sila. Ako su spojnice vratila ugrađene sa što manjim ekscentricitetom, ekscentrične povratne sile će biti manje. Pored toga, smanjuje se sila koja deluje na ležaj vratila.
