Dizajn
Oznaka otvora
- B: Bez prazmatičnog žleba

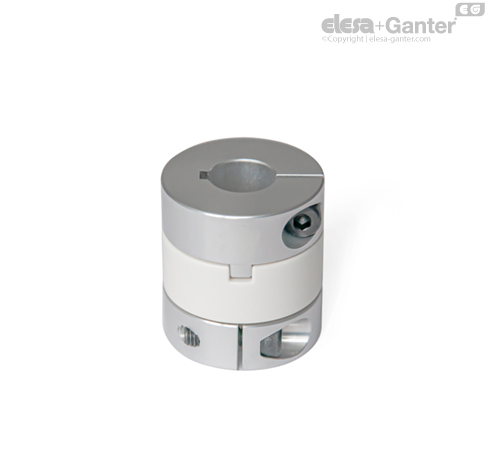

- K: Sa prazmatičnim žlebom (od d1 = 20)
Glavčina
Aluminijum AL
eloksiran, prirodna boja
Krstasti disk
Plastika (poliacetal POM) KU
otporan na temperaturu do 80 °C
Cilindrični vijci DIN 912
Čelik, bruniran
Temperaturni opseg: -20 °C do +80 °C
Informacija
Oldhamove spojnice GN 2242 mogu da kompenzuju velika odstupanja vratila i pri tome prenesu velike obrtne momente. Zbog toga se primenjuju kada je važan čist prenos obrtnog momenta i snage kod velikih radijalnih odstupanja vratila.
Zahvaljujući steznim glavčinama i jednostavnoj nasadnoj montaži, montaža Oldhamovih spojnica je veoma jednostavna. Oni su veoma raznovrsni u oblasti primene i mogu se naći npr. u opštoj konstrukciji mašina za pakovanje i pumpama.
Kod oznake otvora K, prazmatični žleb je uvek ugrađen u oba otvora d2 i d3.
Tehnički indeksi
| d1 | Nominalni obrtni moment u Nm* | Maks. obrtni moment u Nm | Maks. broj obrtaja (min-1) | Moment inercije u kgm2 | Statička torziona krutost u Nm/rad | Maks. neusklađenost osovine |
| radijalno u mm | Pod uglom u ˚ |
| 12 | 1 | 2 | 52.000 | 6.6 x 10-8 | 60 | 1 | 3 |
| 15 | 1.6 | 3.2 | 42.000 | 1.7 x 10-7 | 80 | 1 | 3 |
| 20 | 3.2 | 6.4 | 31.000 | 8.0 x 10-7 | 120 | 1.2 | 3 |
| 30 | 15 | 30 | 21.000 | 5.2 x 10-6 | 530 | 2 | 3 |
| 38 | 28 | 56 | 16.000 | 1.5 x 10-5 | 1500 | 2.5 | 3 |
*Varijacije opterećenja nisu uzete u obzir
Faktori korekcije temperature
Ako je temperatura okoline veća od 30°C, nominalni obrtni moment i maksimalni obrtni moment moraju se podesiti prema faktorima korekcije temperature.
| Okolna temperatura | Faktor korekcije temperature |
|
| -20 °C ... +30 °C | 1 |
| +30 °C ... +40 °C | 0.8 |
| +40 °C ... +60 °C | 0.7 |
| +60 °C ... +80 °C | 0.55 |
Neusklađenost i tolerancije kretanja
Kao i sve mehaničke komponente, vratila su podložna proizvodnim ili montažnim tolerancijama, koje se po pravilu ne mogu potpuno eliminisati čak ni uz veliki tehnički napor. Ako se ova odstupanja ne uzmu u obzir u projektu, to dovodi do vibracija, buke pri radu, habanja ili oštećenja vratila i njihovih ležajeva. Odgovarajuće spojnice vratila ne samo da su sposobne da efikasno kompenzuju neusklađenost i greške u radu, već i značajno pojednostavljuju montažu, čime se smanjuju ukupni napori. Neusklađenost vratila i greške u radu mogu varirati po ozbiljnosti i svakako ih treba uzeti u obzir pri izboru odgovarajuće spojnice vratila.
| Vrsta greške | Šema neusklađenosti |
| Radijalno: Ose vratila su paralelne, međutim, pomerene su radijalno i ne preklapaju se. |  |
| Ugao: Ose vratila ne leže u jednoj ravni, već se seku pod određenim uglom. |  |
| Aksijalno: Vratila se pomeraju aksijalno duž ose rotacije. |  |
| Rundlauf: Vratila se pomeraju radijalno iz sredine ose rotacije. |  |
Dubina umetanja vratila
Za pravilno pričvršćivanje glavčine spojnice, vratilo se mora montirati prema preporučenoj dubini umetanja vratila l2 . Dubina umetanja vratila l2 je navedena u dokumentu sa standardima za odgovarajuću spojnicu vratila. Ako je dubina umetanja premala, vratilo može da isklizne iz spojnice vratila ili se stezna glavčina može slomiti. Ako je vratilo umetnuto suviše duboko, može doći do smetnji u spojnicama vratila, što može dovesti do oštećenja.
Statička torziona krutost i temperatura
Grafikoni pokazuju promenu statičke torzione krutosti u okviru dozvoljene radne temperature, pod pretpostavkom da je statička torziona krutost 100 procenata na temperaturi od 20°C. Kako temperatura raste, torziona krutost spojnica vratila se smanjuje.
Reaktivna sila - ekscentricitet
Kod ekscentričnih položaja ugradnje krajeva vratila, spojnica vratila uvek pokušava da se vrati u položaj mirovanja. Sila koja deluje ovde se naziva reaktivna sila. Ako su spojnice vratila ugrađene sa što manjim ekscentricitetom, ekscentrične povratne sile će biti manje. Pored toga, smanjuje se sila koja deluje na ležaj vratila.
