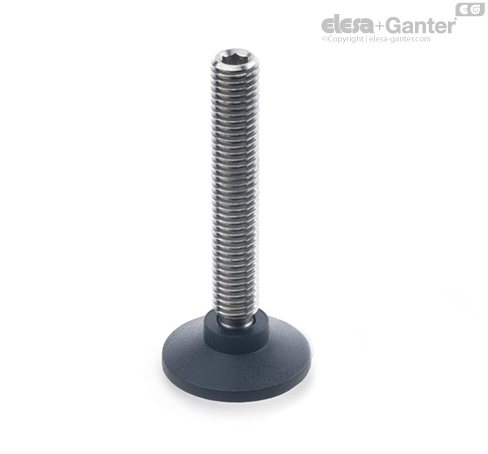

GN 638-NI Potisni zglobni elementi Vreteno za podešavanje od nerđajućeg čelika, potisni element od plastike

Potisni zglobni elementi GN 638 se koriste za postavljanje i nivelisanje uređaja i mehanizama ili za pritiskanje i stezanje.

Potisni element od plastike sprečava oštećenja na osetljivim površinama. Verzije od nerđajućeg čelika NI i NV se zahvaljujući korišćenim materijalima mogu koristiti na u agresivnim okruženjima.

Kuglični rukavac u kombinaciji sa potisnim elementom formira aksijalni zglob, koji se prilagođava neravnim površinama naleganja ili onim koji nisu pod pravim uglom u odnosu na osovinu vijka. Pored toga, sprečava se prenos okretnog kretanja na steznu površinu prilikom stezanja.

Potisni zglobni elementi de isporučuju u demontiranom obliku. Kuglični rukavac vretena za podešavanje može lako da se pritisne u potisni element i da se po potrebi ponovo demontira. Prečnik kugle d₃ je manji od prečnika jezgra navoja, tako da se vreteno za podešavanje na strani kugle može jednostavno zavrnuti.

Navedeno statičko opterećenje služi kao orijentaciona vrednost, u zavisnosti od primera upotrebe se dodatno mora uzeti u obzir odgovarajući sigurnosni faktor.
