Dizajn
Potisni element
Plastika, poliacetal (POM)
- Temperatura primene do 80 °C
Potisni element
Proizvodna klasa 5.8
Brunirano
- Nerđajući čelik, AISI 303 NI
Potisni element
nerđajući čelik AISI 303
- O-prsten fluor kaučuk (FPM)
- Temperatura primene do 200 °C
Potisni element
Nerđajući čelik, AISI 303 NV
Informacija

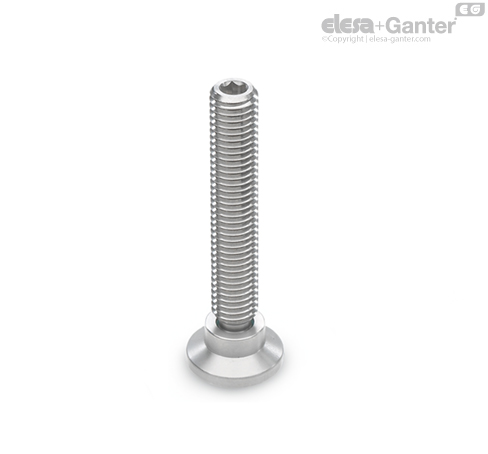

Potisni zglobni elementi GN 638 se koriste za postavljanje i nivelisanje uređaja i mehanizama ili za pritiskanje i stezanje.
Potisni element od plastike sprečava oštećenja na osetljivim površinama. Verzije od nerđajućeg čelika NI i NV se zahvaljujući korišćenim materijalima mogu koristiti na u agresivnim okruženjima.
Kuglični rukavac u kombinaciji sa potisnim elementom formira aksijalni zglob, koji se prilagođava neravnim površinama naleganja ili onim koji nisu pod pravim uglom u odnosu na osovinu vijka. Pored toga, sprečava se prenos okretnog kretanja na steznu površinu prilikom stezanja.
Potisni zglobni elementi de isporučuju u demontiranom obliku. Kuglični rukavac vretena za podešavanje može lako da se pritisne u potisni element i da se po potrebi ponovo demontira. Prečnik kugle d3 je manji od prečnika jezgra navoja, tako da se vreteno za podešavanje na strani kugle može jednostavno zavrnuti.
Navedeno statičko opterećenje služi kao orijentaciona vrednost, u zavisnosti od primera upotrebe se dodatno mora uzeti u obzir odgovarajući sigurnosni faktor.
