GN 1050-I Spojnice za brzo spajanje Sa unutrašnjim navojem

Spojnice za brzo spajanje GN 1050 pozicioniraju i pričvršćuju komponente u kombinaciji sa spojnicama zaglavnicima GN 1050.1 bez alata, montirano čvrsto i ponovljivo. U slučaju čestih postupaka podešavanja ili podešavanja koja zahtevaju nezgodnu upotrebu zavojnog alata, možete da koristite spojnice za brzo spajanje na mehanizmima i proizvodnim linijama radi racionalne montaže bočnih vođica, prekrivki i priključnih uređaja.

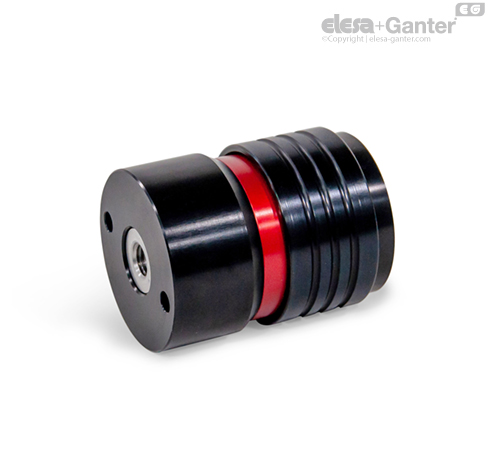

Sigurnosno dugme štiti od nehotičnog otvaranja spojnice. Kada se pritisne, klizajuća narukvica može da se pomera aksijalno kako bi se odblokirao zaglavnik koji je umetnut u urezu u unutrašnjosti. Pored toga, spolja postaje vidljiv crveni prsten koji prikazuje odblokirano stanje.

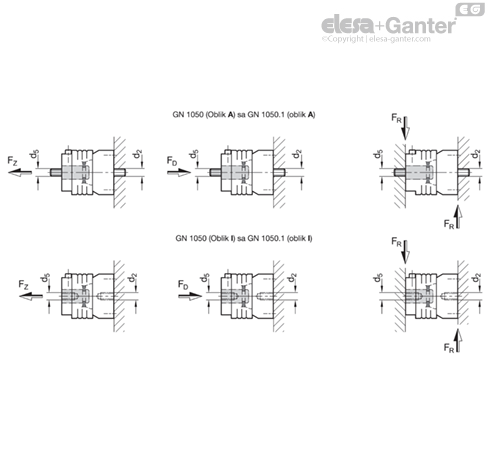

Spojnice ne prenose obrtni moment. Ukoliko koristite više spojnica na jednoj komponenti, oznaka L omogućava kompenzaciju radijalnog i aksijalnog odstupanja. Po potrebi, otvori d₄ prihvataju cilindrične ili spiralne stezne čivije koje pozicioniraju spojnicu. Kod oznake L, otvori čivije moraju da budu veći na strani primene kako bi radijalna kompenzacija bila moguća.

Prirubnica GN 1050.2 dostupni kao pribor za montažu spojnica i zaglavnika i proširuju mogućnosti nadgradnje.

• Zaglavnik GN 1050.1

• Prirubnica GN 1050.2

• U drugim bojama (eloksiranje) ili neobrađeno

• Karakteristike nerđajućeg čelika

• Vrednosti čvrstoće vijaka / navrtki



Bezbednosna napomena:

Opterećenje može da se postigne samo ako okolna konstrukcija može da ga izdrži.

Otvori sa navojem na strani primene ili dodatne navrtke i vijci moraju da odgovaraju najmanje proizvodnoj klasi 8.

U zavisnosti od primene, potrebno je obratiti žanju na dodatne sigurnosne faktore.
