Dizajn
Materijal
ABS ojačan polikarbonat, samogasivi
Standardne verzije
- UC-RF ETHERNET/IP: Kontrolna jedinica sa serijskim interfejsom Ethernet/IP
- UC-RF EtherCat: Kontrolna jedinica sa serijskim interfejsom EtherCat.
- UC-RF PROFINET IO: Kontrolna jedinica sa serijskim interfejsom Profinet IO.
- UC-RF MODBUS TCP: Kontrolna jedinica sa serijskim interfejsom Modbus TCP.

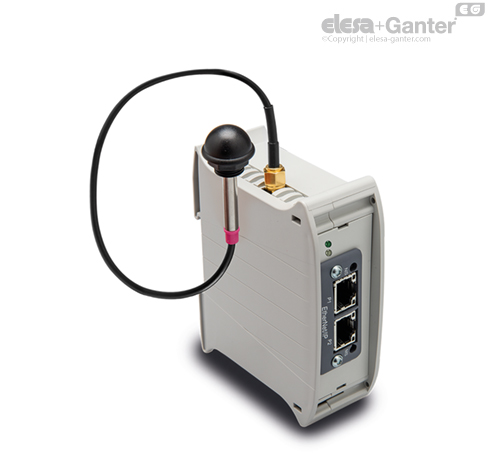

UC-RF kontrolna jedinica može da kontroliše 36 indikatora pozicije. DD52R-E-RFili DD51R-E-RFili MPI-R10-RF.
Pogodno za montažu na DIN RAIL. Dve LED lampe (u zelenoj i crvenoj boji) za pravilnu dijagnostiku.
Napomena
Funkcije i primene

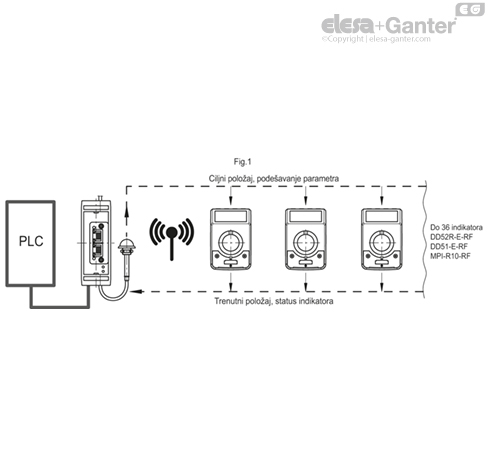

UC-RF kontrolna jedinica, koja je povezana sa SPS-om preko neke od dostupnih sabirnica, omogućava očitavanje poslednje aktuelne pozicije koju su izmerili priključeni indikatori pozicije, njenog statusa (status baterije, greške, podešavanja...) kao i njenih parametara konfiguracije i da se svakom od njih prenesu moguća ciljna pozicija i da se konfigurišu parametri (Sl. 1).
UC-RF je kompatibilan sa svim Elesa HF indikatorima pozicije, kao što su npr. DD52R-E-RF, DD51-E-RF i MPI-R10-RF, koji svoju stvarnu poziciju dobijaju od indikatora pozicije (Sl. 1).
Bežična frekvencijska mreža omogućava lako korišćenje različitih uređaja u istoj prostoriji bez međusobnog ometanja.
Ovaj sistem je, pre svega, pogodan kada redovno dolazi do promena formata. Olakšava podešavanje ciljne/trenutne pozicije mašinskih delova i stoga služi i kao vrsta sigurnosnog sistema.
Ako i samo jedan jedini indikator pozicije ne bi bio na ciljnoj poziciji, SPS ne bi dozvolio početak ciklusa proizvodnje mašine i na taj način bi se sprečile nepravilne proizvodnje.
Druge izvedbe
Posebne verzije na upit
Kontrolna jedinica sa interfejsom ka ostalim sabirnicama.
Kompatibilnost
Kompatibilnost
Kontrolna jedinica verzije „-W2“ je kompatibilna isključivo sa elektronskim indikatorima pozicije i magnetnim mernim sistemima iste verzije „-W2“.
