Dizajn
Materijal
- Materijal ručke: termoplastika ojačana staklenim vlaknima, poliamid, samogasiva UL-94 V0, crna mat.
- LED difuzor svetlosti: polikarbonat, samogasivi UL-94 V0, boje opala.
LED traka
Tip RGB, napon napajanja 24 VDC +/-10% (maks. potrošnja struje = 120 mA). Nijanse boja mogu malo da se razlikuju u zavisnosti od napona napajanja.
Standardne verzije
Čaure od mesinga, rupe sa M6 navojem za pričvršćenje na zadnjoj strani.
- M.2000-LD-RGB-C: 4-polna plastična utična spojnica, priključak pozadi.
8-polni kabl UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517, priključak dole, prečnik savijanja kabla > 70 mm
- M.2000-LD-RGB-F2.5: dužina 2,5 m.
- M.2000-LD-RGB-F5: dužina 5 m.
IP vrsta zaštite
Vrsta zaštite IP67 i IP69K, videti tabelu EN 60529.
| Mehaničke karakteristike | Električne karakteristike |
|---|
| Oblik kontakata: Ag 999 | Termička nominalna struja lth | Cable 4 A |
| Utikač 2.5 A |
| Izolacioni nominalni napon UI | Kabl: 250 Vac |
| Maks. učestalost upotrebe: 3600 ciklusa/sat * | Utikač: 30 Vac/Vdc |
| Zaštita od kratkog spoja: 4A 500V gG | Otpor između kontakata: 25 mΩ |
|
| Mehanički radni vek: 10 miliona * | Upotrebna kategorija (kabl) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Snaga za rukovanje: 30N | Upotrebna kategorija (utična spojnica) |
|
| Radijus savijanja kabla > 70 mm | le/DC-13 (prema IEC 60947-5-1) | 24V-d.c. | 2A |
| B10D: 20 miliona | Stepen prljavštine: 3 |
* prema standardu EN 60947-5-1
** prema standardu EN 60945-5-1
| Električne kategorije za upotrebu prema UL508 | M.2000-F (kabl) | M.2000-C (priključak) |
| AC | 120Vac-3A | 24Vdc/2A |
| DC | 24Vdc-2A |
Napomena
Funkcije i primene

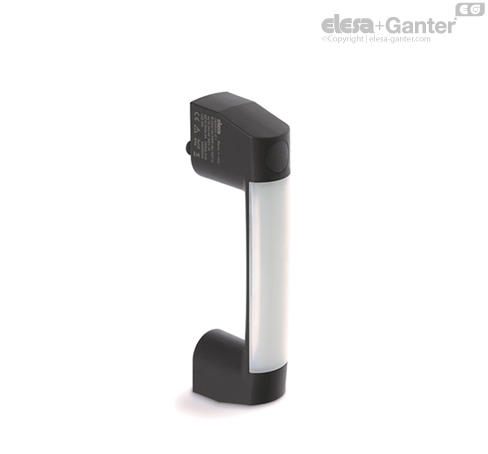

Rukohvat M.2000-LD je savršena kombinacija ergonomije, funkcija i kompaktnosti.
Pored funkcije ručke, u jednom proizvodu su spojene funkcije signalnog svetla. Ovi rukohvati se obično koriste na mašinama ili sistemima zaštite. Pomoću odgovarajućeg električnog priključka može da se konfiguriše boja LED trake za prikaz statusa sistema zaštite (IEC 60204-1).
Primer:
- Crvena: Potrebna je hitna mera ili mere za otklanjanje opasne situacije
- Zelena; Normalni uslovi za rad
- Žuta: Sačekajte. Mašina se isključuje ili se nalazi u prelaznoj fazi
- Plava: Korisnik je zatražio akciju (na primer, pritisak tastera)

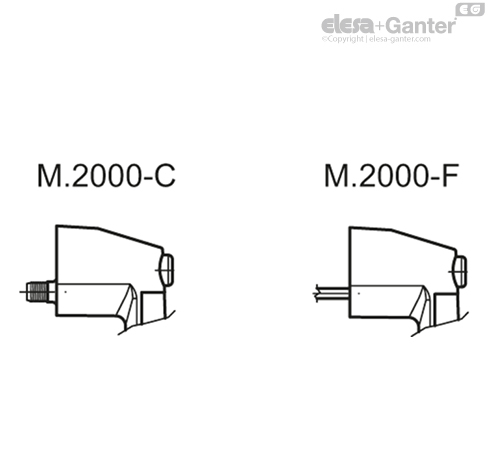

Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.
Tehnički podaci
Vučna snaga i otpornost na udare: Vrednosti F1, F2, L1 i L2 koje su prikazane u tabeli su rezultat provera pukotina pod uslovima koji su prikazani na slici na okolnoj temperaturi.
CE izjava o usaglašenosti
Predmet gore opisane izjave je usaglašen sa važećim propisima usaglašavanja Evropske unije:
- 2014/35/EU Direktiva o niskom naponu
- 2014/30/EU (EMC) Direktiva o elekromagnetnoj kompatibilnosti
- 2011/65/EU (RoHS) Ograničenje upotrebe određenih opasnih materija u električnim i elektronskim uređajima
Ograničenje upotrebe određenih opasnih materija u električnim i elektronskim uređajima: EN 60947-5-1:2017
Uputstva za kablove LED trake
Kada su kablovi ispravni, LED traka svetli u 7 dostupnih boja.

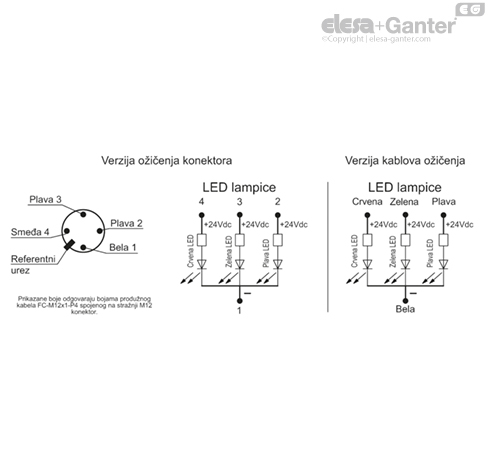

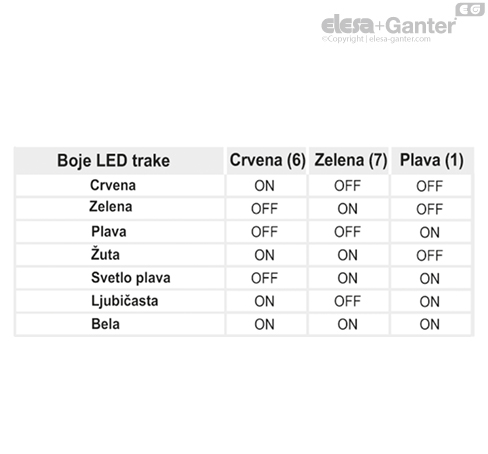

Zajednički kontakt (1), koji kod verzije kabla predstavlja belu žicu, mora uvek da bude povezan sa minus polom strujnog napajanja. Tri druge verzije kabla mogu da se povežu pojedinačno sa plus polom, tako da LED traka svetli crveno, zeleno ili plavo, ili da se priključe u kombinaciji kako bi se dobile preostale boje (videti sledeću tabelu). Regulisanjem osvetljenosti pojedinačnih kanala pomoću PWM tehnike mogu da se postignu dodatne boje.
Pribor
Pribor na zahtev
FC-M12x1: Priključni vodovi sa 8-pinskim M12x1 priključkom.
Druge izvedbe
Posebne verzije na zahtev
- Radni napon LED svetla 12V.
Ostale standardne izvedbe
M.2000: Jedan rukohvat bez prekidača.
M.2000-SWM: Rukohvati sa monostabilnim dvostrukim kontaktnim prekidačem.
M.2000-SWM-LD: Rukohvati sa monostabilnom funkcijom uključivanja i LED displejom.
