MZD-A
MZD

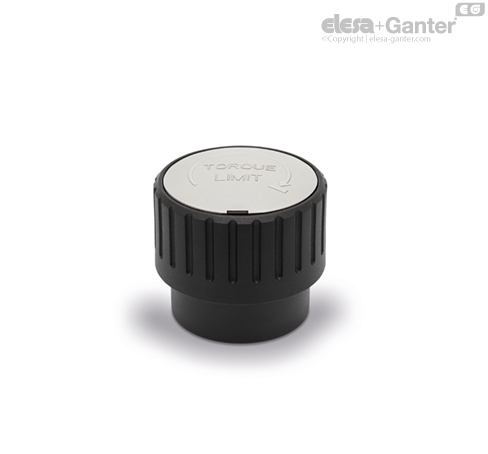

Ručka sa obrtnim momentom, podesiva
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Termoplastika (PA), u RAL 7035 sivoj boji, montaža pritiskanjem
Ručka MZD raspolaže specijalnim mehanizmom (ELESA patent) koji prilikom okretanje udesno, uz dostizanje navedenog obrtnog momenta, aktivira funkciju „proklizavanje spojnice“.
Ručka se koristi kada primenjeni obrtni moment pritezanja ne sme da prekorači određenu vrednost.
Prenos obrtnog momenta sa ručke na stezni element vrši se preko opružnog sistema koji sprečava prekoračenje definisanog obrtnog momenta. Prilikom okretanja u smeru suprotnom od smera kretanja kazaljki na satu, ručka se otključava.
Ručka je testirana u 60.000 ciklusa zatezanja. Vrednosti su uvek bile nepromenjene.

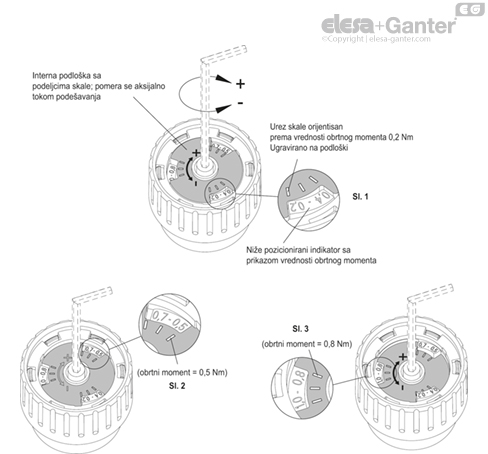

| Gradacije ugravirane na kosim ravninama | |
|---|---|
| Moment pritezanja Nm | |
| Fig.1 | 0.2 – 0.4 |
| Fig.2 | 0.5 – 0.7 |
| Fig.3 | 0.8 – 1.0 |
Stezni element sa navojem i različitim dužinama navojnih čivija.
