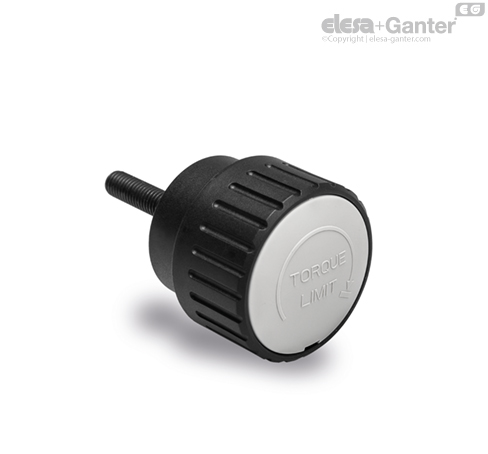

MZD-p Ručka sa obrtnim momentom, podesiva Navoj

Funkcije i primene

Ručka MZD raspolaže specijalnim mehanizmom (ELESA patent) koji prilikom okretanje udesno, uz dostizanje navedenog obrtnog momenta, aktivira funkciju „proklizavanje spojnice“.

Ručka se koristi kada primenjeni obrtni moment pritezanja ne sme da prekorači određenu vrednost.

Prenos obrtnog momenta sa ručke na stezni element vrši se preko opružnog sistema koji sprečava prekoračenje definisanog obrtnog momenta. Prilikom okretanja u smeru suprotnom od smera kretanja kazaljki na satu, ručka se otključava.

Ručka je testirana u 60.000 ciklusa zatezanja. Vrednosti su uvek bile nepromenjene.

Podešavanje obrtnog momenta

1. Uklonite kapicu tako što ćete umetnuti odvijač u predviđeni prorez.
2. Fabričko podešavanje ručke je 0,5 Nm. Kako bi se podesila vrednost obrtnog momenta, pozicija diska (sa podeljcima skale) mora da se promeni kretanjem centralnog vijka pomoću imbus ključa. Zadata vrednost obrtnog momenta može da se očita sa diska na osnovu referentne oznake – ona može da se podesi između 0,2 i 1 Nm. Tačnost zadate vrednosti obrtnog momenta zavisi od tačnosti prilagođavanja koje vrši korisnik (pogledajte tabelu). Sposobnost ponavljanja obrtnog momenta se kreće ± 10%.
3. Ponovo postavite kapicu tako što ćete je blago pritisnuti.



Posebne verzije na zahtev

Stezni element sa navojem i različitim dužinama navojnih čivija.
