Pneumatske potisne stege GN 8620 drže i pozicioniraju, na primer, delove od lima u automatizovanim procesima zavarivanja ili hvataju i fiksiraju komponente u uređajima za prenos i montažu. Stezna ruka prenosi zateznu silu ili silu pridržanjavanja pneumatski upravljanog mehanizma kolenaste poluge na radni predmet. Brzo okretanje omogućuje kratka vremena ciklusa. Pneumatsko prigušivanje u krajnjim položajima omogućuje miran i lagan rad.

Ugao otvaranja stezne ruke može se podešavati spolja bez stepena ili ograničavati. Krajnje položaje detektuju senzori pomoću internog mehanizma i ne treba ih podešavati. Ceo mehanizam se nalazi u aluminijumskom kućištu, koje ga štiti od prljavštine i prskanja od zavarivanja. Kućište je ojačano i dizajnirano da ima optimizovanu težinu; visokokvalitetni igličasti ležajevi i zglobovi u unutrašnjosti obezbeđuju dug vek trajanja.

• Potisni vijci
• DIN 6325 Cilindrične čivije
• DIN 7979 Cilindrične čivije (sa unutrašnjim navojem)
• GN 330 Kablovi sa priključnom spojnicom

• Zbirka modela pneumatskih stega

• ISO prilagođavanja

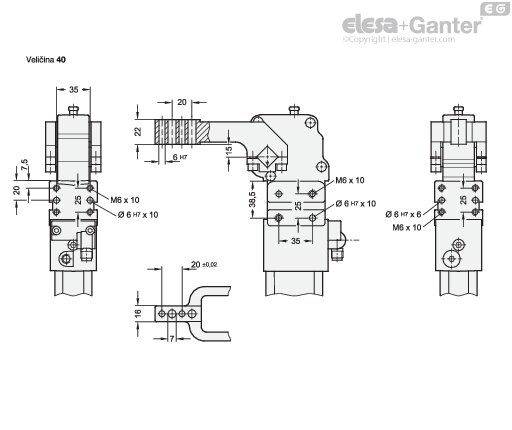

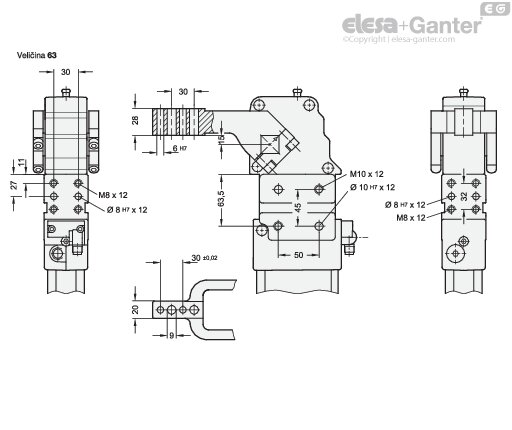

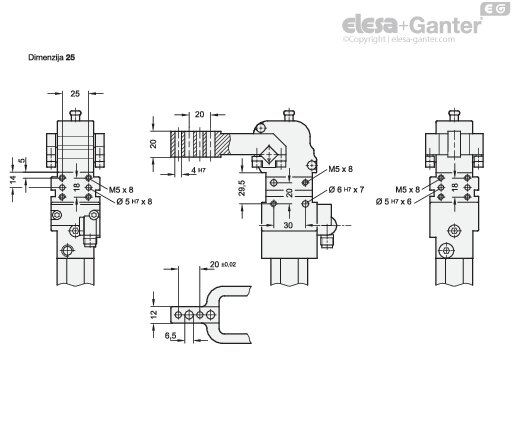

Prilikom pričvršćivanja, sve postojeće rupe na odgovarajućoj strani moraju se koristiti za pričvrsne vijke i cilindrične čivije. Kod bočnog pričvršćivanja, alternativa pozicioniranju sa cilindričnim čivijama je upotreba opruge za podešavanje u predviđenom žlebu kako bi se uz izdužene rupe na strani primene omogućilo paralelno podešavanje.

Priključci vazduha se nalaze na prednjoj i zadnjoj strani. Nepotrebni priključci se zatvaraju priloženim navojnim čepovima.







Prilikom montaže i upotrebe morate da se pridržavate informacija u uputstvu za upotrebu. Digitalna verzija uputstva se nalazi na stranici elesa-ganter.at.
