CN-SFT.46
CN-SFT
Sigurnosni upravljački uređaj za kategoriju 3 i 4
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Plastika termoplastikla (poliamid PA), u sivoj boji
Sigurnosni upravljački uređaj za kategoriju 3 i 4.
Kontaktni blok u standardnoj verziji:
CN-SFT može da se koristi sa sledećim Elesa proizvodima:

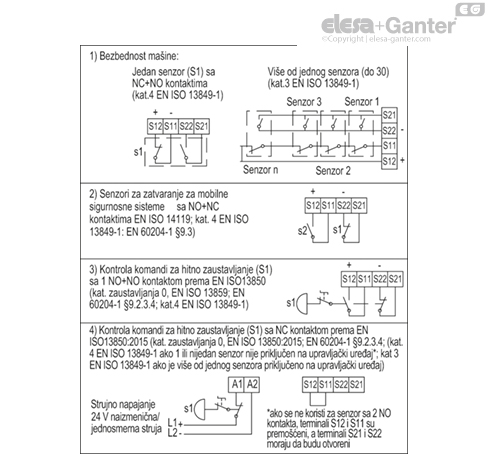

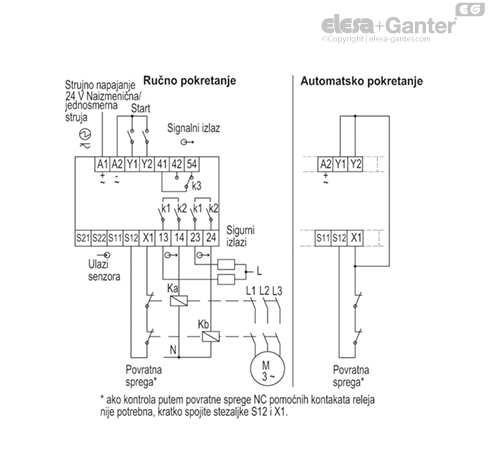

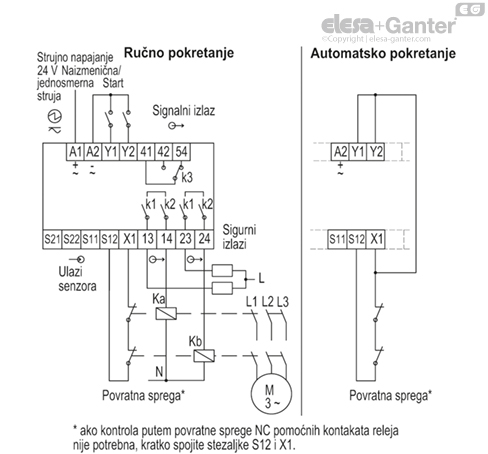

Sigurnosni upravljački uređaj CN-SFT može da kontroliše stanje dva kontakta (magnetnih Reed sigurnosnih senzora, tastera za hitno isključivanje, mehaničkih sigurnosnih prekidača sigurnosnih bravica): Izlaz se aktivira pritiskanjem i puštanjem tastera START (Reset) samo kada je kontakt zatvarača (NO) otvoren i kontakt otvarača (NC) zatvoren (NO-NC verzija) ili samo kada su oba kontakta otvarača (NC) zatvorena (NC-NC verzija).
Uključivanje bar jednog ulaznog kontakta stvara sigurnu situaciju, tako što se sigurnosni izlazi postavljaju u otvoreno stanje i ne mogu ponovo da se zatvore čak i nakon ponovnog ukopčavanja kontakta pritiskom tastera START (Reset).
| LED tabela | |||
|---|---|---|---|
| Funkcija | LED | Boja | Status |
| Strujno napajanje | PWR | Zelena | on |
| Izlazi 13–14 i 23–24: OTVORENI | CH1 - CH2 | Zelena – Zelena | off - off |
| Izlazi 41–42: OTVORENI | |||
| Izlazi 41–54: ZATVORENI | |||
| Izlazi 13–14 i 23–24: ZATVORENI | CH1 - CH2 | Zelena – Zelena | on - on |
| Izlazi 41–42: ZATVORENI | |||
| Izlazi 41–54: OTVORENI | |||
NAPOMENA: Uobičajeno zatvoreni kontakt (=kontakt otvarača), kada je sistem zaštite zatvoren, je NC ulaz.
NAPOMENA: Uobičajeno zatvoreni kontakt (=kontakt otvarača), kada je sistem zaštite zatvoren, je NC ulaz. Uobičajeno otvoreni kontakt (=kontakt zatvarača), kada su vrata zatvorena, je NO ulaz.
