Dizajn
Gazni sloj
Liveni poliuretan, tvrdoća 90 Shore A, u tamnosivoj boji, otporno na abraziju.
Električni otpor < 109 Ω.
Telo točka
Liveni aluminijum
Glavčina
Glavčina sa zaštićenim kugličnim ležajevima od nerđajućeg čelika.
Idealno rešenje za velika opterećenja i stalnu upotrebu.
Fiksno kućište
Pocinkovani lim od nerđajućeg čelika. Kućište je dizajnirano za nosivost do 3000N.
Kućište za upravljanje
Pocinkovani lim od nerđajućeg čelika. Kućište je dizajnirano za nosivost do 3000N.
Dvostruki kuglični ležaj i direktan kontakt između ploče i prstena kugličnog ležaja sa integrisanom čivijom garantuju odličnu upravljivost.
Ne zahteva održavanje.
Sastoji se od (pogledajte sliku 1):
- Ploča: pocinkovani nerđajući čelik AISI 304;
- Upravljačka viljuška: lim od nerđajućeg čelika AISI 304;
- Prsten nosač kugličnog ležaja: pocinkovani lim od nerđajućeg čelika AISI 304;
- zaglavnik: integrisan u ploči;
- uležištenje: Dvostruki kuglični ležaj, premazan mašću;
- Prsten za zaštitu od prašine: polimer u plavoj boji, dostupan samo za SSL i SSF izvedbe.
Kočnica
Kočnica, blokira okretanje točka kao i kućišta.
Zahvaljujući optimalnim dimenzijama kočnice, potreban prostor je sveden na minimum, a upravljivost je jednostavna.
Opruga od kaljenog čelika.
Za aktiviranje se kolica moraju okrenuti oko svoje ose.
Kočnica je snažna i jednostavna za rukovanje: jednostavan pritisak vrhom stopala odozgo nadole na dve nezavisne papučice blokira i deblokira kočnicu, što manevrisanje čini izuzetno jednostavnim.
Standardne verzije
- PXL: Fiksirani točkić, bez kočnica.
- SXL: Industrijski okretni točak, bez kočnice.
- SXF: Industrijski okretni točak, sa kočnicom.

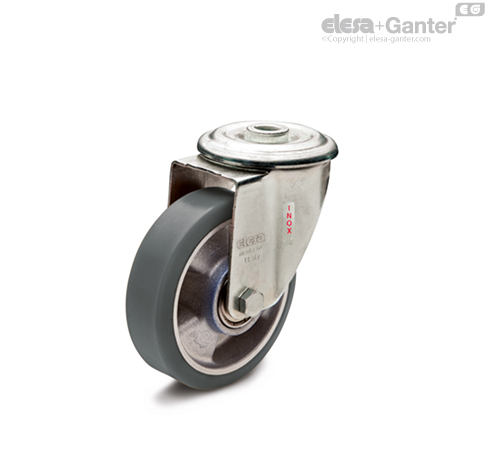

- FXL: Kućište za upravljanje i centralni prolazni otvor za pričvršćivanje, bez kočnice.
- FXF: Kućište za upravljanje i centralni prolazni otvor za pričvršćivanje, sa kočnicom.
Napomena
Primene
Odlična gipkost i elastičnost, visoka otpornost na habanje i pucanje.
Više informacija možete da pronađete u listu sa podacima za RE.F5-ESD.
Funkcije i primene
Specijalni poliuretan sa električnim otporom od <10 9 Ω sprečava nakupljanje elektrostatičkog naelektrisanja. Zbog toga su RE.F5-SST-N-ESD točkići pogodni za primene u „oblastima zaštićenim od ESD-a“ (EPA) gde komponente osetljive na elektrostatičko pražnjenje moraju da se tretiraju uz minimalni rizik od oštećenja.
Električne specifikacije ispunjavaju zahteve u skladu sa standardom ISO 22878:2004. Uneta vrednost za električni otpor izmerena je u temperaturnom opsegu 18-25 °C (u skladu sa smernicama). Za okruženja sa radnim temperaturama ispod 10 °C, obratite se prodajnoj službi kompanije ELESA.
Zahvaljujući upotrebi ležajeva i držača od nerđajućeg čelika opasnost od stvaranja varnica prilikom rukovanja je veoma umanjena.
