Dizajn
Materijal
Vreteno od mesinga ili nerđajućeg čelika.
Opruga od nerđajućeg čelika.
Navojne čaure i navrtke DIN 1804 od mesinga ili AVP čelika.
Priključak za vazduh od plavog eloksiranog aluminijuma.
Standardne verzije

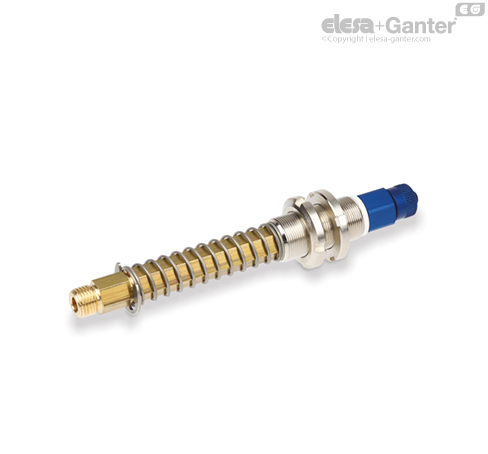

- VPC-M: sa ravnim priključkom sa spoljašnjim navojem.
- VPC-M-L: sa L-priključkom sa spoljašnjim navojem
Napomena
Funkcije i primene
Sadržaj isporuke VPC opružnih tučkova:
- vreteno od mesinga sa šestougaonim profilom za pričvršćivanje vakuumske usisne čašice; ovakva konstrukcija sprečava da se vreteno i pričvršćena usisna čašica okreće oko svoje ose;
- navojna čaura od čelika ili mesinga sa dve navrtke DIN 1804 za brzu montažu vešanja vakuumske usisne čašice na automatizovanom uređaju;
- opruga koja amortizuje udar vakuumske usisne čašice i istovremeno vrši konstatntan pritisak na teret koji se podiže;
- brza spojnica za priključivanje na vakuumsko crevo.
Pogodno za vakuumske usisne čašice prečnika od 45 mm do 110 mm.
Efektivni put opruge zavisi od dužine vretena (l3), i to:
- 16 mm kod dužine od 28 mm
- 49 mm kod dužine od 65 mm
- 74 mm kod dužine od 95 mm
Kompatibilno sa plastičnim crevima prečnika 6x8.
Pogledajte Tehnički podaci za vakuumske usisne čašice .
