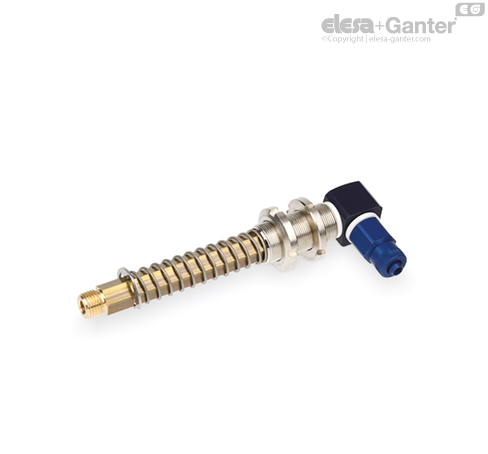

VPC-M-L Opružni tučak sa zaštitom od uvrtanja L-priključak sa spoljašnjim navojem

Funkcije i primene

Sadržaj isporuke VPC opružnih tučkova:

• vreteno od mesinga sa šestougaonim profilom za pričvršćivanje vakuumske usisne čašice; ovakva konstrukcija sprečava da se vreteno i pričvršćena usisna čašica okreće oko svoje ose;

• navojna čaura od čelika ili mesinga sa dve navrtke DIN 1804 za brzu montažu vešanja vakuumske usisne čašice na automatizovanom uređaju;

• opruga koja amortizuje udar vakuumske usisne čašice i istovremeno vrši konstatntan pritisak na teret koji se podiže;

• brza spojnica za priključivanje na vakuumsko crevo.

Pogodno za vakuumske usisne čašice prečnika od 45 mm do 110 mm.

Efektivni put opruge zavisi od dužine vretena (l3), i to:

• 16 mm kod dužine od 28 mm

• 49 mm kod dužine od 65 mm

• 74 mm kod dužine od 95 mm

Kompatibilno sa plastičnim crevima prečnika 6x8.

Pogledajte Tehnički podaci za vakuumske usisne čašice .
